Die Bausteine der Serie PolyZen von TE Connectivity PolyZen sind durch Polymermaterial geschützte Präzisions-Zenerdioden-Mikromodule, die zum Schutz empfindlicher Elektronik gegenüber induktiver Spannungsspitzen, transienten Überspannungen, falschem Gebrauch von Netzteilen und Sperrvorspannung beitragen. Der PolyZen Baustein von TE Connectivity besteht aus einer Zenerdiode und einer resistiven nichtlinearen Schicht mit einem polymerischen positiven Temperaturkoeffizienten (PPTC). Er ist ein kleinerer verbraucherorientierter Baustein mit einem flachen Profil, der sich für den Einsatz bei Einzelplatzierungen von Komponenten und Anwendungen mit geringer Platzverfügbarkeit eignet.  Diese Bausteine bieten einen rücksetzbaren Schutz gegen Multiwatt-Fehlerereignisse und benötigen lediglich eine Verlustleistung von 0,7W.Wenn anhaltende Hochleistungsbedingungen sich entwickeln, löst das PPTC-Element eine Strombegrenzung und einen Spannungsabfall aus. Dabei handelt es sich um einem Schutzmechanismus, der die Energieverarbeitungskapazität der Zenerdiode steigert.
Merkmale
  • RoHS-konform
  • Vorübergehende Unterdrückung der Überspannung
  • Haltestrom bis auf 2,3A
  • Zeitverzögerung Überspannungsauslösung
  • Zeitverzögerung, Sperrspannungsauslösung
  • Energieverarbeitung bei Bestellung von 100 Watt
  • Integrierte Gerätekonstruktion
Vorteile
  • Trägt zu Abschirmung von nachgeschalteten Elektronikkomponenten gegen eine Überspannung und Sperrspannung bei
  • Auslöseereignisse schließen Überspannungs- und Sperrspannungsquellen aus
  • Die analogen Eigenschaften der Auslöseereignisse reduzieren die induktiven Upstream-Überspannungsspitzen
  • Hilft Konstruktionskosten durch die Einzelplatzierung von Komponenten und durch die minimalen Wärmesenkenanforderungen zu reduzieren
Anwendungsbereiche
  • Tragbare Media-Player
  • Globale Ortungssysteme
  • 5V- und 12V-Bus-Festplattenlaufwerke
  • 5V-Bus Solid State Drives (SSD)
  • Ladegeräte für Mobiltelefone und USB-Leistung
  • Eingangsstrom für Peripheriegeräte bei Fahrzeugen
  • Schutz der DC-Stromanschlüsse
  • Tragbarer industrieller POS
Allgemeine Eigenschaften der PolyZen Bausteine

Betriebstemperatur
-40ºC bis +85ºC

Lagerungstemperatur:
-40ºC bis +85ºC

ESD-Widerstand
15kV
Human Body Model
Diodenkapazität
4200pF
Richtwert bei 1MHz, 1V RMS
Konstruktion
RoHS-konform

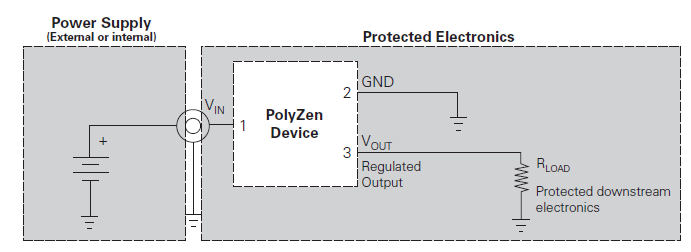

Typische Anwendung Blockdiagramm für PolyZen Bausteine
