TE Connectivity / AMP Connectors 58P Hybrid abgedichtete Steckverbinder
Die 58P Hybrid abgedichteten Inline-Steckverbinder von TE Connectivity (TE) AMP kombinieren Signal, Strom und Daten in einem einzigen Steckverbinder. Die 58P Hybrid-Steckverbinder von TE unterstützen einen robusten, schnellen Datenaustausch über verschiedene Zonen hinweg und bieten gleichzeitig platzsparende, flexible Lösungen, die eine höhere Verbindungsdichte bewältigen und automatisiertere Baugruppen unterstützen. Durch die Verwendung von TE Anschlüssen, wie z. B. MCON 1,2 AMP MCP2.8 und FAKRA, kann diese 58-position Baureihe mit mehreren stromsparenden Mittelleistungs- und Datenschaltungen integriert werden. Zu den Applikationen gehören Lastwagen/Geländefahrzeuge, Infotainment, Inline-Harness-Schnittstellen sowie der industrielle und gewerbliche Transport.
Merkmale
- Hybrides 58-Positionen-Design
- Integriert mehrere stromsparende Mittelleistungs- und Datenschaltungen unter Verwendung von MCON 1,2 AMP MCP2.8 und FAKRA-Koax-Anschlüssen
- Vereinfacht die Systemarchitektur mit bewährten, von OEMs bevorzugten Bauelementen
- Robuste Abdichtung und Montage
- Besitzt ein versiegeltes Pass-Through-Design mit Einzeldrahtaufdichtungen pro Schaltung
- Schraubbefestigung für verbesserte mechanische Stabilität und reduziertes Eindringrisiko in rauen Umgebungen
- Einfache Bestückung und flexible Applikation
- Hebelunterstützte Steckverbindungen mit CPA für sichere Verbindungen
- Draht zum Schutz und zur Kabelführung
- Automatisierungsbereit und gleichzeitig den Umwelt- und Zuverlässigkeitsstandards der USCAR entsprechend
Applikationen
- Lastwagen/Geländefahrzeuge
- Karosserie-Chassis
- Bodenschalen
- Schotten
- Durchführung von Gurtschlaufen
- Infotainment
- Kameras
- Übertragung von Videos
- Anschlussmöglichkeiten für Inlinestecker
- Industrielle und gewerbliche Transporte
- Off-Highway-Fahrzeuge
- Landwirtschaft
- Bauweise
- Spezialfahrzeuge
Technische Daten
- 58 Positionen
- Temperaturklasse T3 (+125 °C)
- Dichtungsklasse S3
- Vibrationsklasse V1
- USCAR25-konforme Hebel- und ergonomische Kräfte
- Datenübertragung mit hoher Frequenz bis zu 6 GHz
- Sehr robust
- EMI-resistent
- Koaxialanschluss für analoge und digitale Signalübertragung

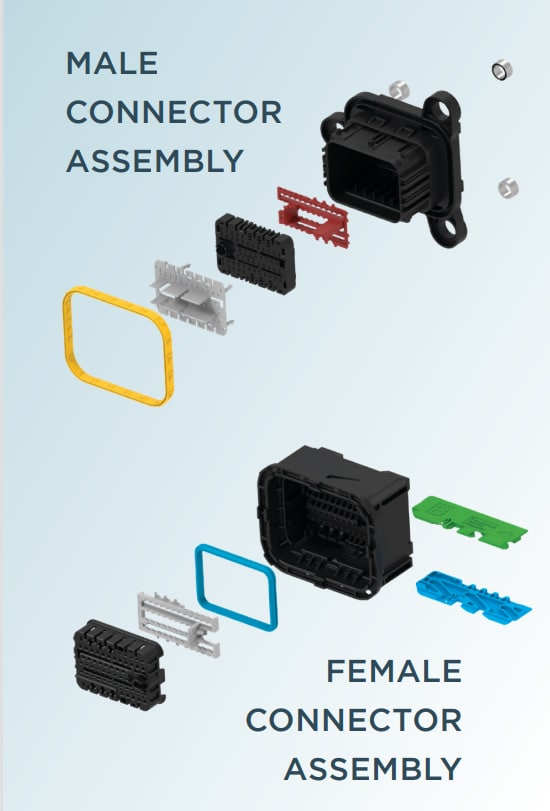

Vergleich von Stecker- und Buchsenbaugruppen
Veröffentlichungsdatum: 2026-03-11
| Aktualisiert: 2026-03-17
