TE Connectivity / Measurement Specialties Piezo-Foliensensoren der DT-Baureihe
Piezo-Foliensensoren der DT-Baureihevon TE Connectivity (TE) Measurement Specialties sind flexible, dynamische Hochleistungssensoren, die zur Erkennung von Vibrationen, Stößen, Beschleunigungen und Dehnungen entwickelt wurden. Diese Sensoren werden aus piezoelektrischer Polyvinylidenfluorid(PVDF)-Folie hergestellt und bieten hohe Empfindlichkeit, schnelle Reaktionszeiten und ausgezeichnete Haltbarkeit in einem dünnen, leichten Formfaktor. Die DT-Sensoren sind für dynamische Messungen statt statischer Lasten vorgesehen. Sie erzeugen ein elektrisches Signal, wenn der Sensor gebogen, verformt oder Vibrationen oder Stößen ausgesetzt wird.
Dank ihrer flexiblen Bauweise können sich diese Sensoren von TE an gekrümmte oder unregelmäßige Oberflächen anpassen. Dadurch eignen sich die Sensoren hervorragend für platzbeschränkte Designs und anspruchsvolle Umgebungen. Diese Bauelemente sind in Konfigurationen ohne Leitungen für kundenspezifische Abschlüsse oder mit werkseitig vernieteten Leitungen für sichere, einsatzbereite elektrische Verbindungen erhältlich. Die DT-Baureihe bietet zudem ein gleichbleibendes Betriebsverhalten über einen breiten Frequenzbereich. Diese Sensoren werden häufig in Applikationen wie Vibrations-/Zustandsüberwachung, Stoß-/Erschütterungserkennung, dynamische Dehnungsmessung, Bewegungs-/Beschleunigungserfassung und Touch-/Tap-Schnittstellen in Industrie-, Verbraucher- und Medizin-Bauteilen eingesetzt.
Merkmale
- Piezoelektrischer Foliensensor mit oder ohne Anschlussleitungen
- Dünnes Piezo-Polymer mit hoher piezoelektrischer Aktivität
- Flexible Silbertinten-Metallisierung
- Ausgezeichnete Beständigkeit gegen Ermüdung und wiederholtes Biegen
- Breiter nutzbarer Übertragungsbereich
- Hohe Empfindlichkeit gegenüber Vibrationen, Stößen und dynamischer Dehnung
- Einfache mechanische Montage und elektrische Integration
- Erhältlich in verschiedenen Größen und Stärken
- Ideal für die Herstellung von kundenspezifischen Sensoren
Applikationen
- Erfassung von direkten Kontaktkräften
- Aufzeichnung des Zeitpunkts eines Ereignisses
- Zählung der Anzahl der Stoßereignisse
- Messung von stoßbezogenen Ereignissen
Technische Daten
- 1 MΩ Mindestimpedanz, empfohlen werden 10 MΩ und höher
- 10 mV bis 100 V Ausgangsspannungsbereich abhängig von Kraft und Schaltungsimpedanz
- 28 μm oder 52 μm Foliendicke-Optionen
- 40 μm oder 64 μm Gesamtdicke-Optionen
- 0,740 nF bis 11,00 nF Kapazitätsbereich
- Betriebstemperaturbereiche
- -40 °C bis +60 °C für Varianten ohne Leitungen
- 0 °C bis +70 °C für Varianten mit Leitungen
Datenblätter

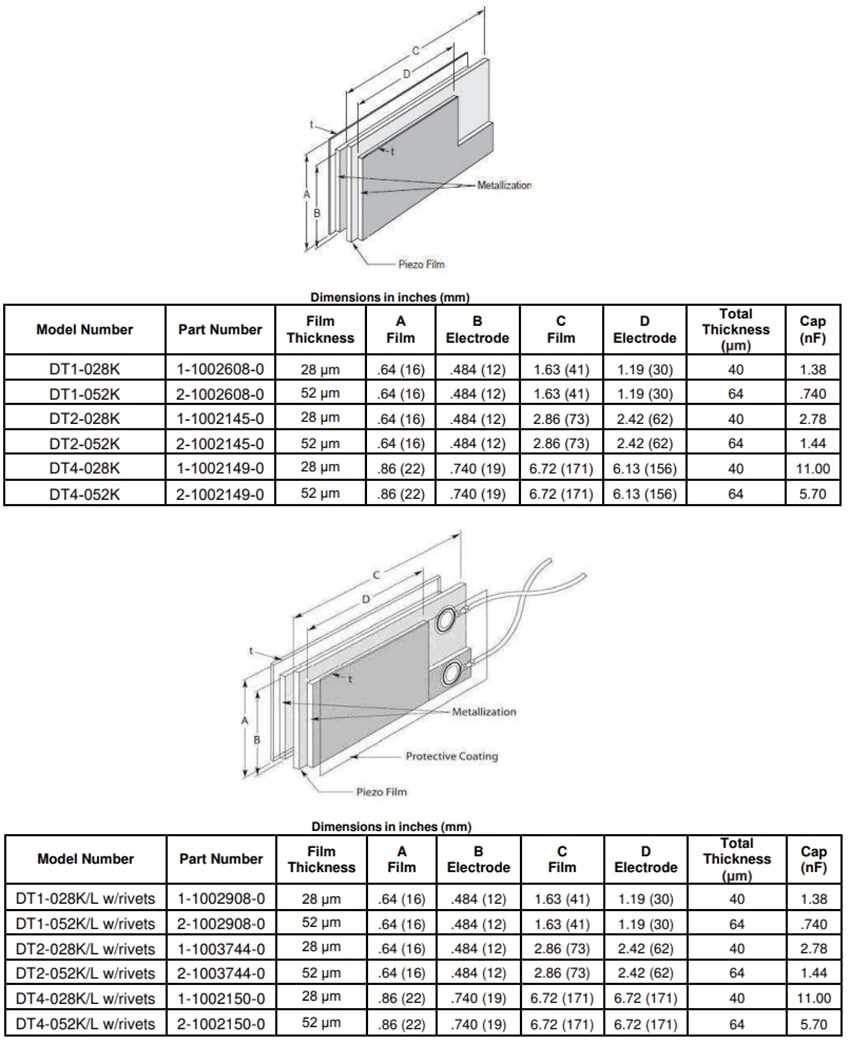

Abmessungen
