TE Connectivity RayFlite Hochspannungskabel
RayFlite Hochspannungskabel von TE Connectivity sind flexibel, hochleitfähig und isoliert, um den hohen Anforderungen von Hochspannungs- und Höhenumgebungen gerecht zu werden. Diese Stromkabel verwenden hochlitzige, vernickelte Kupferleiter für eine bessere elektrische Leitfähigkeit und mechanische Flexibilität. Die modifizierte ETFE-Isolierung gewährleistet elektrische Isolierung und Sicherheit in Hochspannungsumgebungen und der extrudierte Mantel schützt vor physischen Schäden. Die RayFlite Kabel sind speziell auf die wachsenden Anforderungen batteriebetriebener und hybridelektrischer Applikationen ausgelegt. Diese Kabel sind so konzipiert, dass sie mit den Hochleistungs-Anschlüssen der 987-Baureihe von TE funktionieren. Zu den weiteren Applikationen zählen die kommerzielle und militärische Luft- und Raumfahrt, Batterie- und Wasserstoff-Brennstoffzellentechnologien, unbemannte Luftfahrzeuge (UAVs) und Drohnen.
Merkmale
- Hochflexibles Leiter- und lsoliermaterial
- 3x OD Krümmungsradius für einfachere Installation in engen Räumen
- Hochdrähtiger, nickelbeschichteter Kupferleiter
- In großen Höhen vollständig auf Teilentladung getestet
- 1,5 kVAC PDIV bei 40.000 ft (12.192 m)
- 2 kVAC PDIV bei 30.000 ft (9.144 m)
- 4 kVAC PDIV auf Meereshöhe
- Modifizierte ETFE-Isolierung
- Extrudierte Ummantelung
- Kabelfarbe weiß
- 170 °C Betriebstemperatur
- >30 kV Durchschlagspannung
- Komplettes, mit Steckverbindern ausgestattetes System mit den neuen 987-Steckverbindern von TE
Applikationen
- Hybridelektrische Antriebssysteme
- Hochspannungs- Luft- und Raumfahrt
- Batterie- und Wasserstoff-Brennstoffzellentechnologien
- Zivile und militärische Luft- und Raumfahrt
- Drohnen und unbemannte Luftfahrzeuge

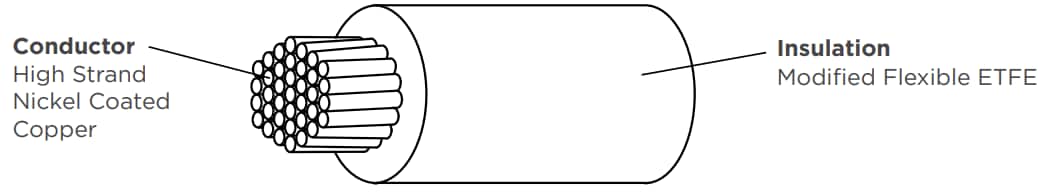

Kabeldesign
View Results ( 6 ) Page
| Teilnummer | Datenblatt | Außendurchmesser | Drahtquerschnitt - AWG | Nennspannung | Anzahl der Leiter | Kabeltyp | Leitermaterial | Isoliermaterial | Kabelmantelfarbe | RoHS - Mouser |
|---|---|---|---|---|---|---|---|---|---|---|
| RFHVE-0418-0-9 |  |
18.44 mm (0.726 in) | 0 AWG | 4 kVAC | 1 Conductor | Power Cable | Copper | Ethylene Tetrafluoroethylene (ETFE) | White | Y |
| RFHVE-0418-8-9 | |
11.9 mm (0.469 in) | 8 AWG | 4 kVAC | 1 Conductor | Power Cable | Copper | Ethylene Tetrafluoroethylene (ETFE) | White | Y |
| RFHVE-0418-00-9 | |
19.65 mm (0.774 in) | 00 AWG | 4 kVAC | 1 Conductor | Power Cable | Copper | Ethylene Tetrafluoroethylene (ETFE) | White | Y |
| RFHVE-0418-2-9 | |
16.26 mm (0.64 in) | 2 AWG | 4 kVAC | 1 Conductor | Power Cable | Copper | Ethylene Tetrafluoroethylene (ETFE) | White | Y |
| RFHVE-0418-4-9 | |
14.78 mm (0.582 in) | 4 AWG | 4 kVAC | 1 Conductor | Power Cable | Copper | Ethylene Tetrafluoroethylene (ETFE) | White | Y |
| RFHVE-0418-6-9 | |
12.97 mm (0.511 in) | 6 AWG | 4 kVAC | 1 Conductor | Power Cable | Copper | Ethylene Tetrafluoroethylene (ETFE) | White | Y |
