TE Connectivity / Entrelec Vorbestückte Anschlusskästen
Die vorbestückten Anschlusskästen von TE Connectivity/Entrelec bieten anpassbare Lösungen für die Verwaltung von elektrischen Verbindungen und Verzweigungen in Industrieumgebungen. Diese Boxen erleichtern die Verteilung von Strom an Ausrüstungen, die über Anlagen und Gebäude verteilt sind. Die vorbestückten Anschlusskästen werden mit vormontierten und vormarkierten Entrelec-Reihenklemmen mit sechs oder zwölf Verbindungen, vorinstallierten Kabelverschraubungen und mehreren Kabeleingangsrichtungen geliefert. Diese Boxen sind mit zwei Technologien (PI-Feder und Schraubklemme) erhältlich, die es dem Benutzer ermöglichen, bis zu 50 % Verbindungszeit zu sparen. Die vorbestückten Anschlusskästen verfügen über eine Verbindungskapazität von 0,22 mm² bis 4 mm² und sind IP66-eingestuft. Zu den typischen Applikationen gehören Maschinen, industrielle Produktionslinien, HLK und Innen- und Außenbeleuchtung.
Die Anschlusskästen mit sechs Reihenklemmen (1SNS4700Z0206 und 1SNS470000Z0207) verfügen über drei Kabeleingänge mit Kunststoffkabelverschraubungen. Die Anschlusskästen mit zwölf Reihenklemmen (1SNS4700Z0208 und 1SNS470000Z0209) verfügen über fünf Kabeleingänge mit Kunststoffkabelverschraubungen. Die Baugruppe in diesen Anschlusskästen wird im Vergleich zu Kabelverschraubungen um 45 ° gedreht, um die Verbindung zu erleichtern. Die Anschlusskästen für den Anschluss von einem oder zwei kleinen Motoren (1SNS4700Z0210 und 1SNS470000Z0211) verfügen über drei Kabeleingänge mit Kunststoffkabelverschraubungen. Diese Anschlusskästen umfassen 4x2-polige Plug-in-Steckbrücken.
Merkmale
- Umfassen vormontierte und vormarkierte Reihenklemmen und vorinstallierte Kabelverschraubungen

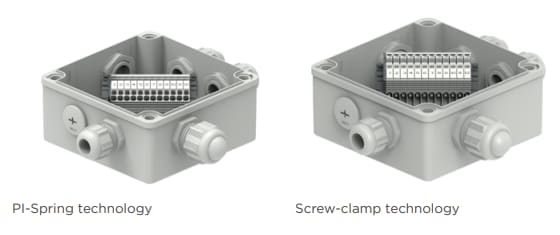

- Flexibilität bei der Auswahl zwischen Schraubklemme und PI-Federtechnologie
- Vormarkierte Reihenklemmen helfen, Zeit und Bestand zu sparen
- 0,22 m2 bis 4 mm2Anschlusskapazität
- Farbcodierung von Reihenklemmen für Motorapplikationen
- IP66-Schutzart
- 1SNS470000Z0206 und 1SNS470000Z0207:
- 3 Kabeleingänge mit Kunststoffkabelverschraubungen
- 1 Eingang mit rundem Stecker für optionale Montage der Kabelverschraubung
- 1SNS470000Z0208 und 1SNS470000Z0209:
- 5 Kabeleingänge mit Kunststoffkabelverschraubungen
- 1 Eingang mit rundem Stecker für optionale Montage der Kabelverschraubung
- Die Montage wird im Vergleich zu den Kabelverschraubungen um 45 ° gedreht, um die Verbindung zu erleichtern
- 1SNS470000Z0210 und 1SNS470000Z0211:
- 5 Kabeleingänge mit Kunststoffkabelverschraubungen
- 1 Eingang mit rundem Stecker für optionale Montage der Kabelverschraubung
- Die Montage wird im Vergleich zu den Kabelverschraubungen um 45 ° gedreht, um die Verbindung zu erleichtern
- Enthält 4 x 2-polige Plug-in-Steckbrücken
Applikationen
- Maschinen
- Industrielle Produktionsanlage
- Innen- und Außenbeleuchtung
- Leistungssignal-Anschluss und -Verteilung
- Schienensignalverteilung
- Industrielle Architektur-Leistungsverteilung
- Verbindungen in rauen Umgebungen
- Motormotorsteckverbinder
- Heizungs-, Lüftungs- und Klimatechnik (HLK)
Anschlusskästen für Motorapplikationen
Anschlusskästen mit 12 Reihenklemmen
Anschlusskästen mit 6 Reihenklemmen
