Texas Instruments ADC34RF72EVM Evaluierungsmodul
Das ADC34RF72EVM Evaluierungsmodul von Texas Instruments wurde entwickelt, um die Hochgeschwindigkeits-Analog-Digital- Wandler (ADCs) der ADC34RF7x Produktfamilie schnell und einfach zu demonstrieren. Das ADC34RF72EVM ist mit einem ADC34RF72 bestückt. Der ADC34RF72 ist ein 16-Bit-ADC, ein Vierkanal-ADC mit einer JESD-Schnittstelle und kann mit Abtastraten von bis zu 1.5GSPS betrieben werden.
Der TI ADC34RF72EVM ermöglicht die Evaluierung aller Gerätegeschwindigkeitsstufen und die Kanalanzahl.
Merkmale
- -164,2 dBFS/Hz Rauschspektraldichte
- Eingangsbandbreite bei voller Leistung: 1,8 GHz (-3 dB)
- Acht digitale Abwärtswandler können in Einzelband-, Dualband- und Oktalbandkonfigurationen konfiguriert werden und unterstützen reale und komplexe Dezimierung mit Faktoren von /2, /3, /5 bis zu 32768.
- Stromverbrauch von 0,95 W/Kanal (1,5 GSPS)
- 48-Bit NCO-phasenkohärentes Frequenzsprungverfahren
- Serielle JESD-Schnittstelle unterstützt Lane-Rate bis zu 24,75 Gbps
- Mehrere integrierte DSP-Funktionen wie 96-tap/ch PFIR-Equalizer und Fractional-Delay-Filter
Applikationen
- Phasen-Array- Radar
- Wafer-Inspektion
- Spektrumanalysatoren
- Softwaredefiniertes Funk (SDR)
- Elektronische Kriegsführung
- Hochgeschwindigkeits-Digitalisierer
- Kabelinfrastruktur
- Telekommunikationsinfrastruktur
Lieferumfang Kit
- ADC3xRF72EVM
- Mini - USB-Typ X-Kabel
- JTAG-HS2 Programmierdongle
- Stromkabel für 12 V Steckdose

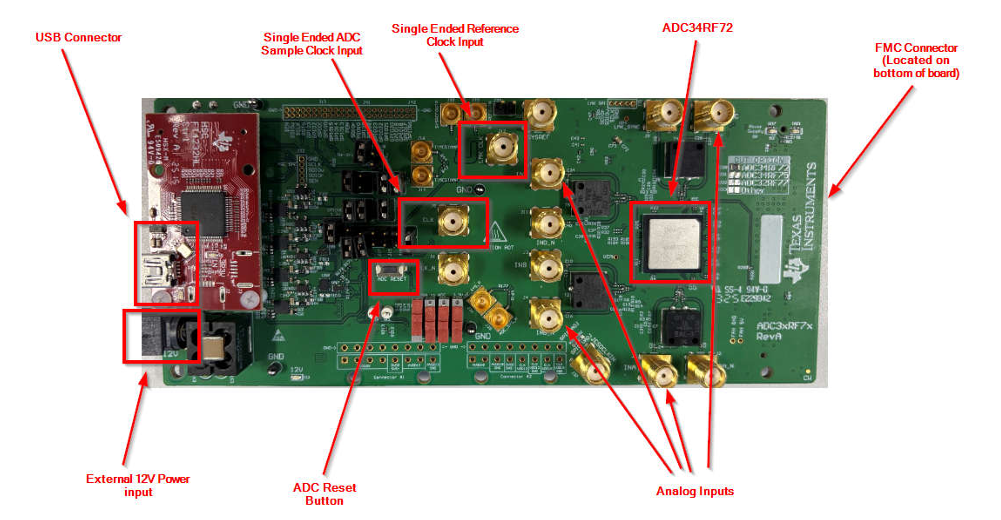

Übersicht

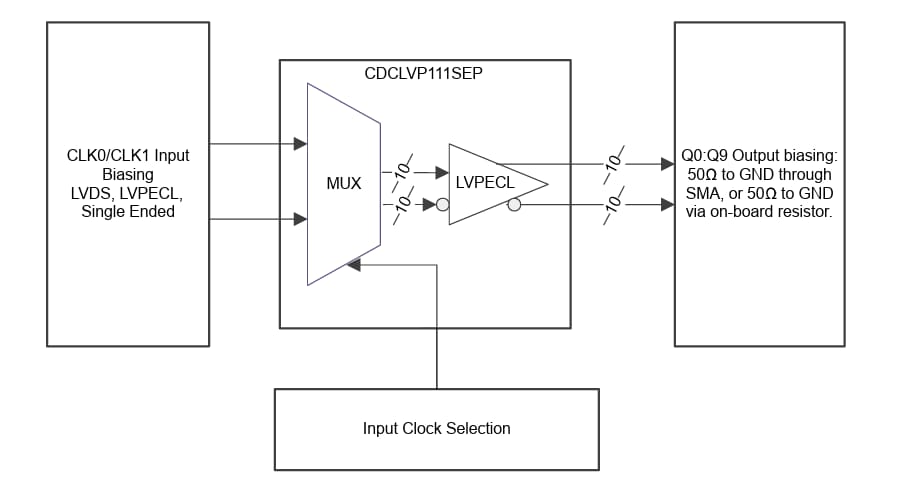

Blockdiagramm der Hardwareverbindung
