Texas Instruments ADD9813EVM und ADS9817EVM Evaluierungsmodule
Die Texas Instruments ADS9813EVM und ADS9817EVM Evaluierungsmodule sind zur Evaluierung der Funktionsweise und des Betriebsverhaltens der ADS9813 und ADS9817 konfiguriert. Die ADS9813 und ADS9817 sind 18-Bit-Achtkanal-SAR-ADCs (2 MS/s/Kanal) mit einem integrierten analogen Frontend und einer ADC-Referenz.
Die ADS9813EVM und ADS9817EVM Evaluierungsmodule von TI verfügen über einen Standard-FMC-Steckverbinder, der mit herkömmlichen FPGA-Development Boards verbunden werden kann. Die Computersoftware, die mit dem TSWDC155EVM (separat erhältlich) betrieben wird, ist im Lieferumfang enthalten, um dem Benutzer die Kommunikation mit dem ADC über einen universellen seriellen Bus (USB) zu erleichtern, Daten zu erfassen und Datenanalysen durchzuführen.
Merkmale
- Die EVM-Hardware verfügt über alle erforderlichen Unterstützungsschaltungen für ADS9813 und ADS9817, einschließlich externer Abtasttakt- und ADC-Referenzspannungsoptionen.
- Die Software von Texas Instruments für die Kommunikation wird durch eine TSWDC155EVM Datenerfassungskarte (separat erhältlich) ermöglicht.
- Benutzerfreundliche Evaluierungssoftware für Windows 10 64-Bit-Betriebssysteme; enthält grafische Tools zur Datenerfassung und -analyse
Layout
Blockdiagramm
System mit FMC zu FPGA Kit

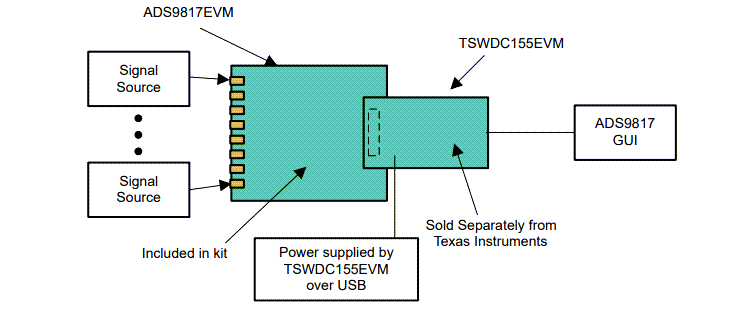

System mit GUI & TSWDC155EVM

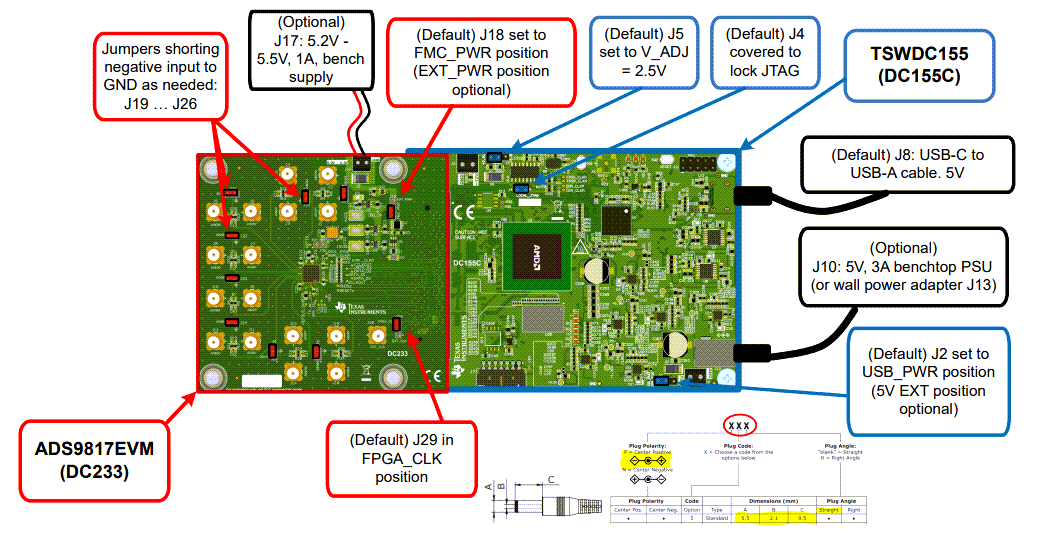

Anschließen der Hardware
Verwandtes Produkt
Texas Instruments ADS981x Achtkanal-Datenerfassungssystem (DAQ)
Basierend auf einem dualen, simultan abtastenden 18-Bit-SAR-Analog-Digital-Wandler (ADC).
Verwandtes Development Tool
Texas Instruments TSWDC155EVM Evaluierungsmodul (EVM)
Für die Verbindung mit einer Vielzahl von ADCs, DACs und Produkten im Bereich der medizinischen Bildgebung.
