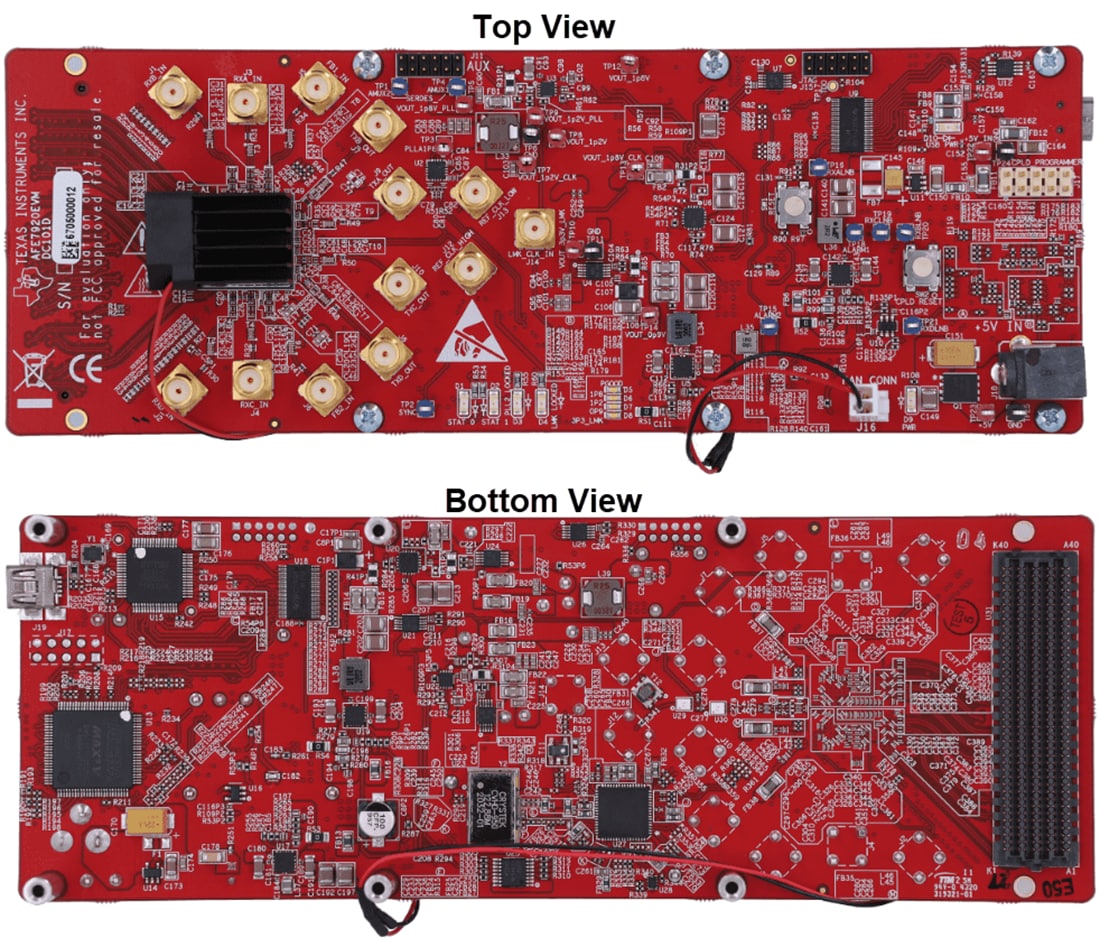

Texas Instruments AFE7920EVM Transceiver-Evaluierungsmodul (EVM)

Texas Instruments AFE7920EVM Transceiver Evaluierungsmodule(EVM) ist eine HF-Abtast-Transceiver-Plattform, die gleichzeitig bis zu vier Sende-, vier Empfangs- und zwei Feedback-Kanäle (4T4R+2FB) unterstützt. Das Board evaluiert das AFE7920, das zu einer Produktfamilie von Vierkanal-HF-Abtast-AFEs (Analog Front Ends) gehört. Das Bauelement enthält 14-Bit 12GSPS Digital-Analog-Wandler (DACs), 14-Bit 3GSPS-Analog-Digital-Wandler (ADCs) und einen On-Chip integrierten Phasenregelkreis (PLL) sowie einen spannungsgesteuerten Oszillator (VCO) für die Hochfrequenz-Takterzeugung für DACs und ADCs.

Der AFE7920EVM kann zwei digitale Auf- und Abwärtswandler in jedem Kanal verwenden, um gleichzeitig mehrere Breitbandsignale mit einem hohen Dynamikbereich zu synthetisieren und zu digitalisieren. Der auf dem Chip integrierte digitale Stufendämpfer (DSA) für die Empfängerkanäle und die DSA-Funktionalität für die Senderkanäle werden unterstützt. Acht JESD204B/C-kompatible Serialisierer/Deserialisierer-Transceiver (SerDes), die mit bis zu 29,5 Gbts betrieben werden, können für die Bereitstellung von Eingängen und Ausgängen zum und vom AFE7920 über den On-Board-FPGA-Mezzanine-Karten-Steckverbinder (FMC) verwendet werden.

Texas Instruments AFE7920EVM enthält den LMK04828 Taktgenerator, zur Bereitstellung eines Referenzsignals zum AFE-On-Chip-PLL und zum Erzeugen der erforderlichen Systemreferenztakten (SYSREF) für das JESD204B/C-Protokoll. Ebenfalls enthalten ist die Option für die Bereitstellung einer externen Taktlösung mit extrem niedrigem Phasenrauschen.

Merkmale

Ermöglicht die Evaluierung von 4T4R + 2FB RF-Abtastung AFE7920 Lösungen
JESD204B/C DatenschnittstelleDatenschnittstelle zur Vereinfachung der digitalen Schnittstelle; konform zu Lane-Raten von bis zu 29,5 Gbps
Option für DC-DC-basierte LDO-freie Energiemanagementlösung

Unterstützt JESD204B/C für die Synchronisierung und Kompatibilität
Die Onboard-Taktungslösung wird von LMK04828 zur Erzeugung von SYSREF unterstützt
On-Chip-Interpolations-/Dezimierungsfilter für die Eingabe/Ausgabe von Abtastdaten bei reduzierten Abtastraten und verbessertem Signal-Rausch-Verhältnis (SNR)
