Texas Instruments AMC1204 Delta-Sigma Modulatoren
Texas Instruments AMC1204 Delta-Sigma Modulatoren

Produktliste anzeigen


Weitere Ressourcen

Texas Instruments AMC1204 Delta-Sigma Modulatoren

Die zweitrangigen, isolierten Texas Instruments AMC1204 Delta-Sigma Modulatoren können bis auf 20MHz aufgetaktet werden. Die TI AMC1204 bieten eine Einzelchip-Lösung für das Messen von schwachen Signalen eines Shunt-Widerstandes über eine isolierte Barriere. Diese TI Delta-Sigma Modulatoren werden für die Strommessung in Motorsteuerungsinvertern, Ökostromgeneratoren und anderen Industrieanwendungen verwendet. Die Differenzeingänge der AMC1204 verbinden sich ganz einfach mit dem Shunt-Widerstand oder anderen niedrige Signalquellen. Das AMC1204EVM ist ein Auswertemodul für AMC1204 mit vollem Funktionsumfang.

Merkmale
  • ±250mV Eingangsspannungsbereich optimiert für Shunt-Widerstände
  • Zertifizierte digitale Entkopplung (Digital Isolation):
    • Zugelassen nach CSA, IEC60747-5-2 und UL1577
    • Isolierspannung: 4000VSPITZE
    • Betriebsspannung: 1200VSPITZE
    • Transientenfestigkeit: 15kV/µs
  • Lange Haltbarkeit der Isolierfunktion
  • Hohe Festigkeit gegen elektromagnetische Felder
  • Überragende AC-Performance:
    • SNR: 84dB (min)
    • THD: -80dB (max)
  • Exzellente DC-Präzision:
    • INL: ±8LSB (max)
    • Gain-Fehler: ±2% (max)
  • Externer Takteingang für einfachere Synchronisierung
  • Vollständig über den erweiterten industriellen Temperaturbereich spezifiziert
Anwendungsbereiche
  • Shunt-Widerstand basierte Strommessung in:
  • Motorsteuerung
  • Grüne Energie
  • Umrichteranwendungen
  • Unterbrechungsfreie Stromversorgungen

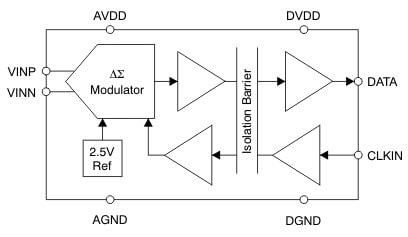

Funktionsdiagramm
Funktionsdiagramm
