Texas Instruments AMC1333M10EVM Modulator-Evaluierungsmodul (EVM)
Das Texas Instruments AMC1333M10EVM Modulator-Evaluierungsmodul (EVM) ist zur Unterstützung einer einfachen Evaluierung des AMC1333 ausgelegt. Der AMC1333 ist ein 1-Bit-Modulator mit einem Ausgangsbuffer, der von der Eingangsschnittstellenschaltung durch eine Siliziumdioxid-Isolationsbarriere (SiO2) getrennt ist. Die Isolationsbarriere bietet eine galvanische Isolierung bis zu 8.000 VPEAK. In Kombination mit einem Digitalfilter kann der AMC1333 von Texas Instruments eine 16-Bit-Analog-Digital-Wandlung (A/D) ohne fehlende Codes erzielen. Für Messapplikationen mit hoher Auflösung kann eine effektive Genauigkeit von 14 Bit mit einer digitalen Filterbandbreite von 20 kHz bei einer Modulatorrate von 10 MHz erzielt werden.
Merkmale
- Vollständig bestücktes Evaluierungsboard für den AMC1333 Einkanal-Delta-Sigma-Modulator
- Schraubanschlüsse für die externen AVDD- und DVDD-Versorgungen
- Schraubanschlüsse für einen einfachen Zugang zu Analogeingängen und Digitalausgängen
Verwandte Produkte
Texas Instruments AMC1333M10 Modulator mit verstärkter Isolierung
Bietet einen Ausgang, der von der Eingangsschaltung durch eine Isolationsbarriere getrennt ist.

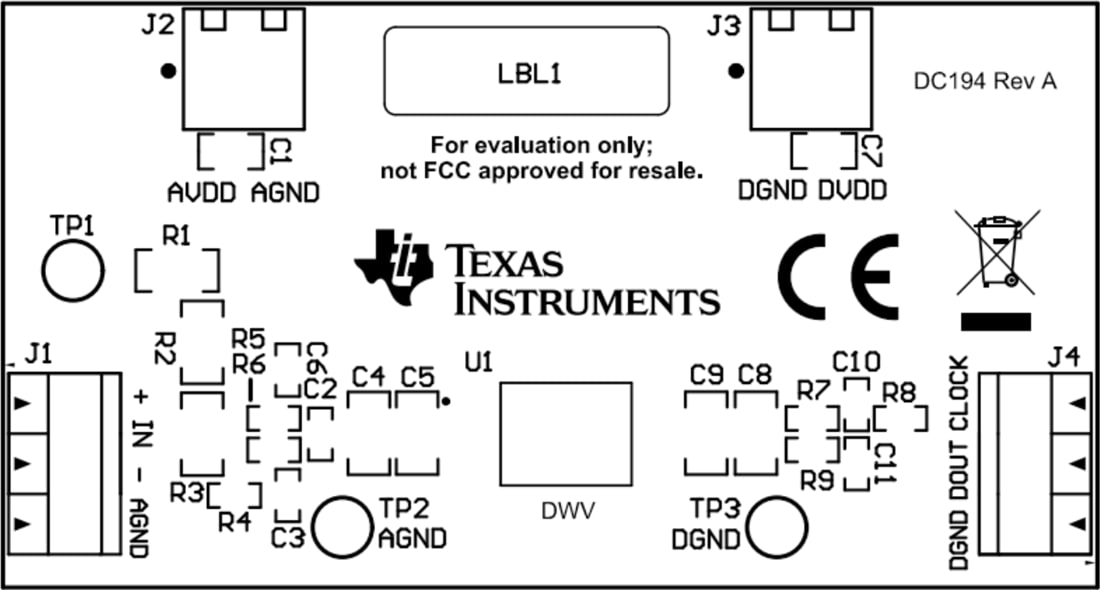

Board-Layout
Veröffentlichungsdatum: 2022-06-06
| Aktualisiert: 2022-07-25
