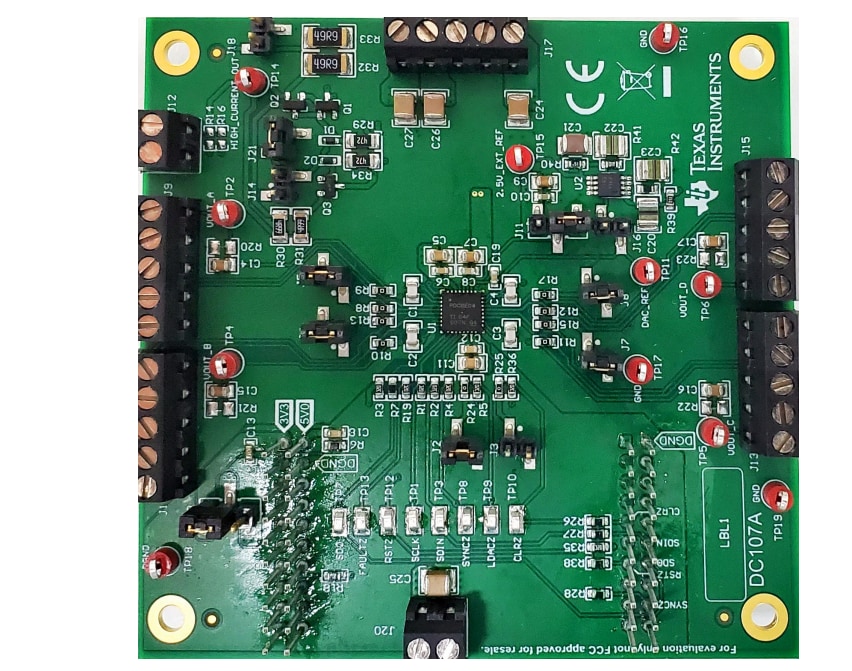

Texas Instruments BP-DAC81402EVM und BP-DAC61404EVM Evaluierungsmodule
Die Texas Instruments BP-DAC81402EVM und BP-DAC61404EVM Evaluierungsmodule sind eine einfach zu bedienende Plattform, die für das DACx140xentwickelt wurde. Die 16-Bit DAC81404 (Vierkanal) und 12-Bit DAC61402 (Zweikanal) (DACx140x) sind eine Pin-kompatible Familie von Digital-Analog-Wandlern (DACs) mit gepuffertem Ausgang (bis zu ±20 V) und integrierter 2,5 V interner Referenz.
Die TI BP-DAC81402EVM und BP-DAC61404EVM Evaluierungsmodule bieten die GPIO- und SPI-Programmierschnittstelle über eine PC-basierte grafische Benutzeroberfläche (GUI). Das BP-DAC81402EVM und BP-DAC61404EVM erfordert für die Verbindung mit der PC-basierten GUI das MSP-EXP432E401Y LaunchPad™.
Merkmale
- Integrale 1-LSB-Nichtlinearität/-Differential-Nichtlinearität (INL/DNL) bei 16-Bit-Linearität
- Interne Referenz
- Serielle Peripherieschnittstelle (SPI)
- ±0,05 % FSR gesamter unbereinigter Fehler (TUE)
- Ausgangsbereiche: 5 V, 10 V, 20 V, 40 V, ±5 V, ±10 V oder ±20 V
Lieferumfang Kit
- DAC61402EVM
- BP-DAC61402EVM BoosterPack
- Erforderliche Komponenten (nicht im Kit enthalten)
Übersicht
Hardware-Einrichtung
Hardware-Blockdiagramm
Verwandtes Produkt
Texas Instruments DACx1402 Zweikanal-Digital-Analog-Wandler
Gepufferter 16-Bit- oder 12-Bit-Zweikanal-Digital-Analog-Wandler mit Hochspannungsausgang.
Texas Instruments DACx1404 Vierkanal-Digital-Analog-Wandler
Gepufferter 16-Bit- oder 12-Bit-Vierkanal-Digital-Analog-Wandler mit Hochspannungsausgang.
