Texas Instruments BQ25170J Lineares 800-mA-Ladegerät
Das Texas Instruments BQ25170J JEITA-konforme lineare 800-mA-Ladegerät ist für 1-Zellen-Li-Ionen-, Li-Polymer- und LiFePO4-Batterien für tragbare Applikationen mit begrenztem Platz ausgelegt. Das BQ25170J bietet einen einzelnen Leistungsausgang, der die Batterie auflädt. Die Systemlast kann parallel zur Batterie geschaltet werden, solange die durchschnittliche Systemlast nicht verhindert, dass die Batterie innerhalb der Sicherheitsverzögerungsdauer vollständig geladen wird. Wenn gleichzeitig die Systemlast parallel zur Batterie platziert wird, wird der Ladestrom zwischen dem System und der Batterie geteilt.
Das BQ25170J lineare 800-mA-Ladegerät von TI verfügt über drei Phasen zum Laden einer Li-Ionen-Batterie: Vorladung zur Wiederherstellung einer vollständig entladenen Batterie, Schnelllade-Konstantstrom zur Lieferung des Großteils der Ladung und Spannungsregelung, um die volle Kapazität zu erreichen. In allen Ladephasen überwacht ein interner Regelkreis die IC-Sperrschichttemperatur und verringert den Ladestrom wenn die interne Temperaturschwelle, TREG, überschritten wird.
Das Bauteil integriert sowohl die Ladeleistungsstufen- als auch die Ladestrom-Messfunktionen vollständig. Die Ladefunktion verfügt über Strom- und Spannungsregelkreise mit hoher Genauigkeit und Ladeabschaltung. Währenddessen sind die Ladespannung und der Schnellladestrom über externe Widerstände programmierbar. Der Vorladungs- und Abschaltstrom-Schwellenwert verfolgt die Schnellladestromeinstellung.
Merkmale
- Eingangsspannung bis zu 30 V tolerant
- Automatischer Schlafmodus für einen geringen Stromverbrauch
- Batterie-Ableitstrom: 350 nA
- Eingangsableitstrom von 80 µA, wenn das Laden deaktiviert ist
- Unterstützt Li-Ionen-, Li-Polymer- und LiFePO4-Einzellen-Batterien
- Externer widerstandsprogrammierbarer Betrieb
- VSET zur Einstellung der Batterieregelungsspannung:
- Li-Ionen: 4,05 V, 4,1 V, 4,2 V, 4,35 V, 4,4 V
- LiFePO4: 3,5 V, 3,6 V, 3,7 V
- ISET zur Einstellung des Ladestroms von 10 mA bis 800 mA
- VSET zur Einstellung der Batterieregelungsspannung:
- Ladefunktionen
- Vorladestrom von 20 % des ISET
- TS-Pin für Ladebetriebssteuerung über den JEITA-Bereich
- Anschlussstrom von 10 % des ISET
- NTC-Thermistoreingang zur Überwachung der Batterietemperatur
- Pin für Ladefunktionssteuerung
- Open-Drain-Ausgang für Status- und Fehleranzeige
- Open-Drain-Ausgang für Power-Good-Anzeige
- Hohe Genauigkeit
- Ladespannungsgenauigkeit: ±0,5 %
- Ladestromgenauigkeit: ±10 %
- Integrierter Fehlerschutz
- Überspannungsschutz: 6,6 V IN
- VSET-basierter OUT-Überspannungsschutz
- Überstromschutz: 1.000 mA
- 125 °C Wärmeregulierung; 150 °C Übertemperaturschutz
- OUT-Kurzschluss-Sicherung
- VSET-, ISET-Pins Kurzschluss-Sicherung/Offen-Schutz
Applikationen
- Echte drahtlose Kopfhörer
- Tragbares Zubehör, Smart-Band
- Schönheit und Pflege
- Elektrische Zahnbürste
- Flottenmanagement, Bestandsverfolgung

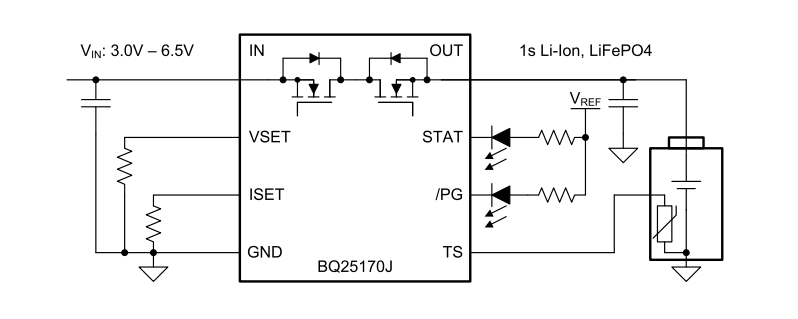

Vereinfachter Schaltplan
