Texas Instruments BUF634A 36-V-Hochgeschwindigkeits-Buffer
Die 36-V-Hochgeschwindigkeits-Buffer BUF634A von Texas Instruments bieten hohe Leistung, hohe Wiedergabetreue und eine offene Schleife, die einen Ausgangsstrom von 250 mA liefern kann. Der 36 V BUF634A verfügt über eine einstellbare Bandbreite von 35 MHz bis 210 MHz, die durch Änderung des Werts eines externen Widerstands zwischen den V– und BW-Pins erreicht wird. Der BUF634A Buffer von TI kann als eigenständiger Treiber mit offenem Regelkreis oder in der Rückkopplungsschleife eines Präzisions-Operationsverstärkers verwendet werden und bietet sowohl einen hochpräzisen als auch einen großen Ausgangsstromantrieb mit verbessertem kapazitivem Lastantrieb.
Der BUF634A arbeitet mit einem Ruhestrom von 1,5 mA , einem Ausgang von 250 mA , einer Anstiegsgeschwindigkeit von 3750 V/µs sowie einer Bandbreite von 35 MHz und ist damit ideal für Applikationen mit geringem Stromverbrauch. Darüber hinaus verbraucht das Bauteil im Breitband-Modus mit einer Bandbreite von 210 MHz einen Ruhestrom von 8,5 mA. Der robuste und einfach zu bedienende BUF634A ist durch eine interne Strombegrenzung in seiner Ausgangsstufe und eine thermische Abschaltung vollständig geschützt.
Die BUF634A Hochgeschwindigkeits-Buffer sind für den erweiterten industriellen Temperaturbereich von -40 °C bis +125 °C ausgelegt und in drei Gehäusen (D (SOIC), DRB (VSON) und DDA (HSOIC)) erhältlich. Die DRB(VSON)- und DDA(HSOIC)-Gehäuse bieten eine ausgezeichnete thermische Leistung, die sich aus dem Wärme-Pad auf der Unterseite ergibt. Das DRB-Gehäuse hat einen winzigen Formfaktor von 3,0 mm x 3,0 mm, wodurch sich das Bauteil für tragbare und größenbeschränkte Applikationen eignet.
Merkmale
- 35 MHz zu 210 MHz Pin-gewählte Bandbreite
- 250 mA hoher Ausgangsstrom
- 3750 V/µs Anstiegsrate
- 1,5 mA (35 MHz BW) niedriger Ruhestrom
- ±2,25 V bis ±18 V großer Versorgungsbereich
- Interne Ausgangsstrombegrenzung
- Übertemperaturschutz
- Erhältlich in Gehäusen mit Wärme-Pad
- -40 °C bis +125 °C erweiterter Temperaturbetrieb
Applikationen
- Speicher, Halbleiter-Tester
- Testausrüstung
- Kopfhörer-Treiber
- Flugsteuerungssysteme
- Kapazitive Lasttreiber
- Ventil-Treiber, Magnet-Treiber
- Leitungstreiber

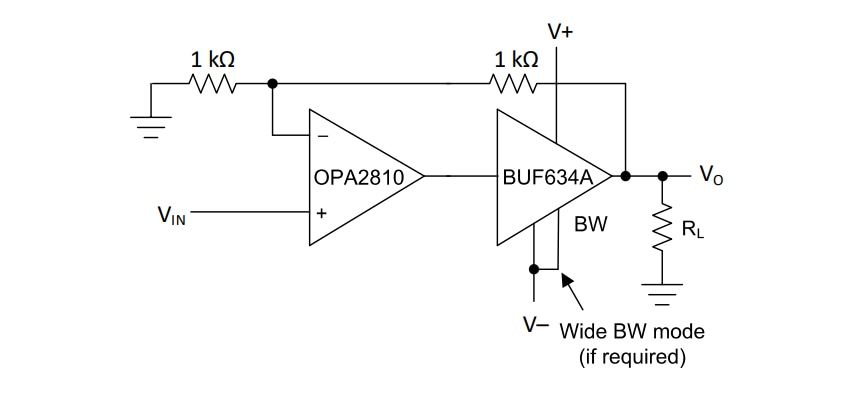

Typische Applikation
Verwandtes Development Tool
Texas Instruments BUF634ADEVM Evaluierungsmodul (EVM)
Zur Evaluierung der Funktionsweise des BUF634A Hochgeschwindigkeits-Buffers im D-Gehäuse (8-Pin-SOIC) konfiguriert.
