Texas Instruments CDCLVP111SEPEVM Evaluierungsmodul
CDCLVP111SEPEVM Evaluierungsmodul von Texas Instruments bietet eine Plattform zur Evaluierung des CDCLVP111-SEP Taktpuffers unter verschiedenen Spannungs- und Vorspannungskonfigurationen. Der CDCLVP111-SEP-Taktgeber verteilt ein differentielles Taktpaar mit LVPECL-Eingang (CLK0, CLK1) auf zehn Paare differentieller LVPECL-Taktausgänge (Q0, Q9) mit minimaler Taktverzögerung für die Taktverteilung. Der CDCLVP111-SEP ist für den Betrieb von –55°C bis +125°C ausgelegt.
Das TI CDCLVP111SEPEVM Evaluierungsmodul Setup ist effektiv eine Breakout-Platine, die den vollständigen Funktionsumfang des Gerätes freigibt und flexible Eingabe- und Ausgang Biasing-Optionen bietet.
Merkmale
- Verteilt einen von zwei differentiellen Eingangstakten auf 10 differentielle LVPECL- Ausgangstakte
- Takt-Eingang wählbar
- Geringe Ausgangsabweichung
- Breiter Lieferbereich
Applikationen
- Konzipiert für die Ansteuerung von 50 Ω Übertragungsleitungen
- Leistungsstarke Taktverteilung
- Kommunikationsnutzlasten
- Nutzlast für Radarbildgebung
- Verarbeitung von Kommandodaten
Übersicht - Vorderseite

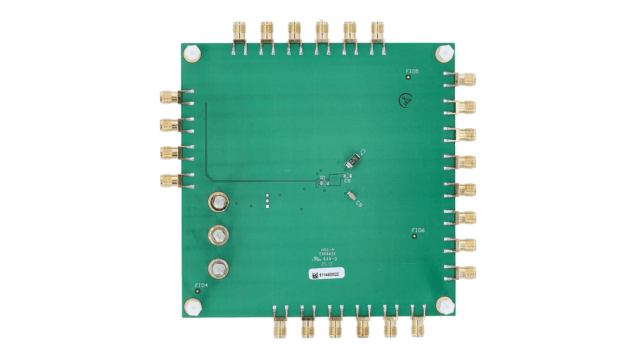

Übersicht - Rückseite
Veröffentlichungsdatum: 2025-10-13
| Aktualisiert: 2025-10-22
