Texas Instruments DAC43902-Q1 Smart DAC für Kraftfahrzeuge

Der Smart DAC für Kraftfahrzeuge DAC43902-Q1 von Texas Instruments bietet vier PWM-Ausgänge, die auch als Trigger-Eingänge oder -Ausgänge dienen können. Der DAC43902-Q1 bietet eine vorkonfigurierte Zustandsmaschine, deren Logik logarithmisches Dimmen mit konfigurierbaren Zeitvorgaben generiert. Das PWM-basierte logarithmische Dimmen ist für logarithmische Ein- und Ausblendanwendungen in der Innen- und Außenbeleuchtung von Kraftfahrzeugen anwendbar. Der DAC43902-Q1 unterstützt auch sequentielle Animationsfunktionen für Kfz-Blinkerleuchten. Dieses Gerät verfügt über einen nichtflüchtigen Speicher (NVM) zur Speicherung der Konfigurationen. Diese intelligenten DACs sind in der Lage, ohne einen Prozessor (prozessorloser Betrieb) zu arbeiten und nutzen dabei GPIOs und NVM.

Der Smart DAC für Kraftfahrzeuge DAC43902-Q1 von TI erkennt automatisch I²C oder SPI und verfügt über eine interne Referenz. Der Funktionsumfang, das winzige Gehäuse und der geringe Stromverbrauch machen den DAC43902-Q1 ideal für Anwendungen in der Fahrzeuglichtanimation.

Merkmale

AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Temperaturklasse 1 von -40 °C bis +125 °C, T_A
Die digitalen Pins liefern eine Pulsweitenmodulation (PWM)-Ausgabe im Frequenzbereich von 218 Hz bis 48,8 kHz
Logarithmische Verdunkelung
LED-Ein- und Ausblendung mit GPIO-Steuerung
Programmierbare Komparatoren und DACs, die als GPIOs genutzt werden können
Automatische Erkennung von I²C oder SPI
- 1,62 V V_IH mit V_DD = 5,5 V

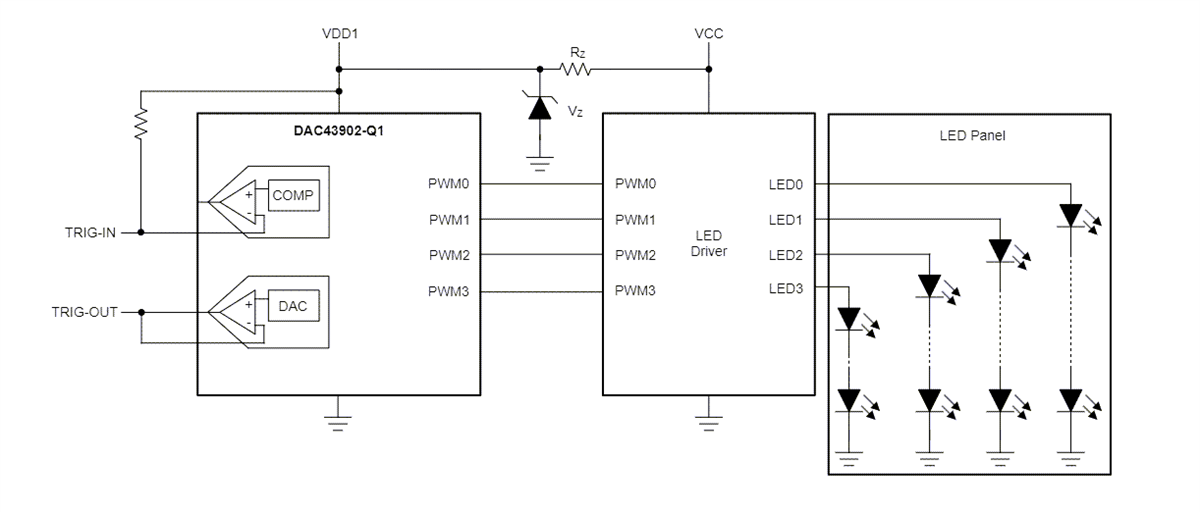

Sequentielle Blinkeranimation
VREF/MODE-Pin zur Auswahl zwischen Programmier- und Standalone-Modus
Benutzerprogrammierbarer nichtflüchtiger Speicher (NVM)
Interne, externe Stromversorgung oder als Referenz
Umfangreicher Betriebsbereich
- Stromversorgung von 1,8 V bis 5,5 V
- Temperaturbereich von -40˚C bis +125˚C
Winziges Gehäuse aus 16-poligem WQFN (3 mm × 3 mm)
