Texas Instruments DRV5055-ANGLE-EVM Winkel-Evaluierungsmodul
Das DRV5055-ANGLE-EVM Winkel-Evaluierungsmodul von Texas Instruments ist eine Plattform für die Evaluierung der DRV5055-Produktfamilie von ratiometrischen, linearen Hall-Effekt-Sensoren. Die DRV5055 Sensoren verfügen über Magnetfelder im Bereich von ±21 mT bis ±176 mT, je nach Gerät und Versorgungsspannung. Die Sensoren werden von einer einzigen 3,3-V-oder 5-V-Nennversorgungsspannung betrieben und beziehen einen Versorgungsstrom von maximal 10 mA.
Das DRV5055-ANGLE-EVM Evaluierungsmodul sorgt für Benutzerfreundlichkeit mit Steuerungs- und sichtbaren Anzeigen auf der Vorderseite der PCB. Das DRV5055-ANGLE-EVM unterstützt sowohl Einzel-Sensor- und Dual-Sensor-Modi für die Evaluierung. Der Dual-Sensor-Modus führt eine absolute Winkelmessung über einen vollständigen 360°-Bereich aus und bietet eine Qualitätsleistung. Der Einzelsensor-Modus ist kostengünstiger und ausreichend in Applikationen, bei denen der Messbereich unter 180° liegt. Der DRV5055-ANGLE-EVM ermittelt die Fähigkeiten des DRV5055 in präzisen Winkelmessapplikationen, die eine SIN-/COS-Kodierung benötigen.
Merkmale
- Enthält einen diametrischen Scheibenmagneten, eine Kunststoff-Magnethalterung und einen On-Board-Siebdruckkompass für die Winkeleinstellung
- Enthält ein On-Board-LCD für eine geschätzte Winkelanzeige
- Unterstützt Einzelsensorkonfigurationen für eine Winkelmessung mit begrenztem Bereich oder Dual-Konfigurationen für einen vollständigen 360°-Messbereich
- Unterstützt eine Kalibrierung von bis zu 36 Punkten, um eine Übertragungsfunktion mit hoher Linearität zu erzielen
- Enthält Montagelöcher für die Installation von Motoren oder anderen benutzerdefinierten Drehkränzen für die statische und dynamische Überprüfung mit bis zu 100 Hz Eingangsfrequenz
- USB-betrieben für Einfachheit
Lieferumfang Kit
- Vollständig bestückte PCB mit Magnet- und Kunststoff-Magnethalterung
- USB-Kabel
Dazugehörige Produkte
Texas Instruments DRV5055/DRV5055-Q1 Linearer Hall-Effekt-Sensor
Das Bauteil kann in einer großen Auswahl von Applikationen für eine genaue Positionsbestimmung verwendet werden.
Texas Instruments DRV5055EVM Evaluationsmodul
Bietet einen einfachen Betrieb auf einem Plug-and-Play-Board.

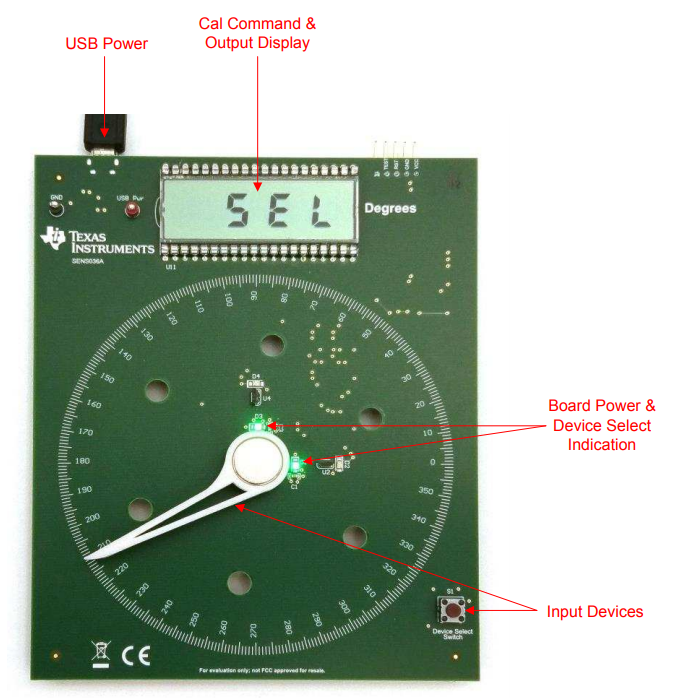

Benutzerschnittstelle
Kalibrierungsleitfaden
Blockdiagramm
