TI INA223 Spannungs- und Leistungsmonitor

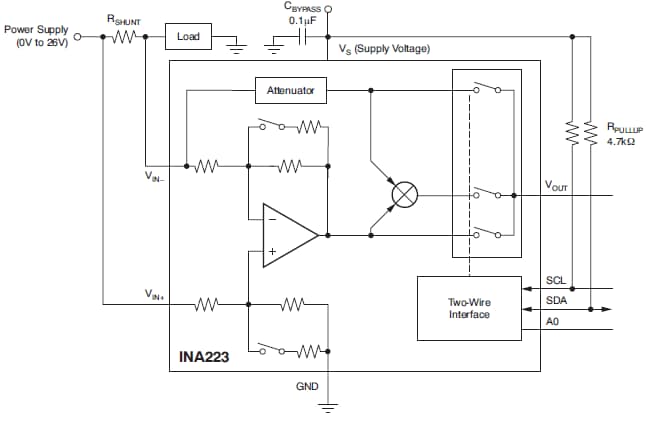

Texas Instruments INA223 Spannungs- und Leistungsmonitor ist ein Spannungs-Ausgabebaustein zur Messung von Strom, Bus-Spannung und Leistung von Versorgungsleitungen durch Messung des Spannungsabfalls über einen Shunt bei Gleichtaktspannungen zwischen 0V und 26V. Der Gleichtakt-Spannungsbereich des TI INA223 Leistungsmonitors ist unabhängig von der Versorgungsspannung. Der geringe Offset der Null-Drift-Bauweise ermöglicht die Strommessung mit maximalen Spannungsabfällen über dem Shunt bis hinunter zu 10 mV bezüglich des Gesamtbereichs. INA223 besitzt eine Zweidraht-Schnittstelle zur Anpassung der Konfigurationseinstellungen des Geräts. Die Schnittstelle wird zur Überwachung von Signalen genutzt (Strom-Shunt-Spannung, Bus-Spannung oder Leistung), die auf den Geräteausgang gerichtet sind. Multiple Verstärkungs- und Dämpfungseinstellungen können durch die zweidrahtige Schnittstelle programmiert werden für anwendungsspezifische Konfigurationen. Die programmierbare Verstärkungsfunktion erlaubt außerdem dem Gerät, über einen sehr viel weiteren dynamischen Stromlastbereich hinweg zu operieren, ohne das genutzte Messelement wechseln zu müssen. INA223 ist ideal für den Einsatz in Notebooks, Mobiltelefonen, Energieverwaltung und vieles mehr. INA223EVM ist eine Plattform zur Evaluierung der Leistung des INA223 unter verschiedenen Signal-, Shunt- und Versorgungsbedingungen.
