Texas Instruments ISO1500 3kVRMS-RS-485-/RS-422-Transceiver
Texas Instruments ISO1500 3kVRMS-RS-485-/RS-422-Transceiver verfügen über einen Dreikanal-Digitalisolator und einen RS-485-Transceiver in einem extrem kleinen 16-Pin-SSOP-Gehäuse. Die Bus-Pins des ISO1500 Transceivers sind gegen eine IEC-ESD-Kontaktentladung und IEC-EFT-Ereignisse geschützt. Der Empfängerausgang hat eine Ausfallsicherung für offene Bus-, Kurzschluss- und Leerlauf-Zustände. Der ISO1500 bietet im Vergleich mit anderen integrierten isolierten RS-485-Lösungen oder einer diskreten Implementierung mit Optokopplern und nicht-isoliertem RS-485-Transceiver eine kleine Lösungsgröße, die den erforderlichen Platzbedarf auf dem Board reduziert.
Das Bauteil wird für Kommunikationen über lange Distanzen mit Isolierung verwendet, welche die Erdschleife zwischen dem mitteilenden Knoten unterbricht, so dass ein viel größerer Gleichtakt-Spannungsbereich ermöglicht wird. Die symmetrische Isolationsbarriere der einzelnen Bauteile liefert gemäß UL 1577 nachweislich eine Isolierung von 3.000 VRMS für 1 Minute. Dies liegt zwischen dem Bus-Leitungs-Transceiver und der Logikpegel-Schnittstelle. Die ISO1500 RS-485-/RS-422-Transceiver werden von 1,71 V bis 5,5 V auf Seite 1 betrieben. Dadurch können die Bauteile mit Niederspannungs-FPGAs und -ASICs und 4,5 V bis 5,5 V auf Seite 2 verbunden werden. Das Bauteil unterstützt einen großen Betriebsumgebungstemperaturbereich von –40 °C bis +125 °C.
Merkmale
- Erfüllt oder übertrifft die Anforderungen des TIA/EIA-485-A
- Halbduplex-Transceiver
- Datenrate von 1 MBit/s mit niedriger EMI
- Versorgung auf der Logikseite von 1,71 V bis 5,5 V (VCC1), Versorgung auf der Bus-Seite von 3 V bis 5,5 V (VCC2)
- 1/8-Einheitslast: bis zu 256 Knoten auf dem Bus
- Ausfallsicherer Empfänger für offene Bus-, Kurzschluss- und Leerlauf-Bedingungen
- Hohe flüchtige Gleichtaktsicherheit: 100 kV/μs (typisch)
- Erweiterter Temperaturbereich von –40 °C bis +125 °C
- Störungsfreies Ein- und Ausschalten für Hot-Plug-In
- Extrem kleines SSOP-(DBQ-16)-Gehäuse
- Sicherheitsbezogene Zertifizierungen:
- Alle Zertifizierungen sind geplant
- 4.242 VPK VIOTM und 566 VPK VIORM gemäß DIN V VDE V 0884-11:2017-01
- 3.000 VRMS Isolierung während 1 Minute gemäß UL 1577
- IEC 60950-, IEC 60601- und EN 61010-Zertifizierungen
- CQC-, TÜV- und CSA-Zertifizierungen
Applikationen
- Stromzähler
- Schutzrelais
- Fabrikautomatisierung und Steuerung
- HLK-Systeme und Gebäudeautomatisierung
- Motorantriebe

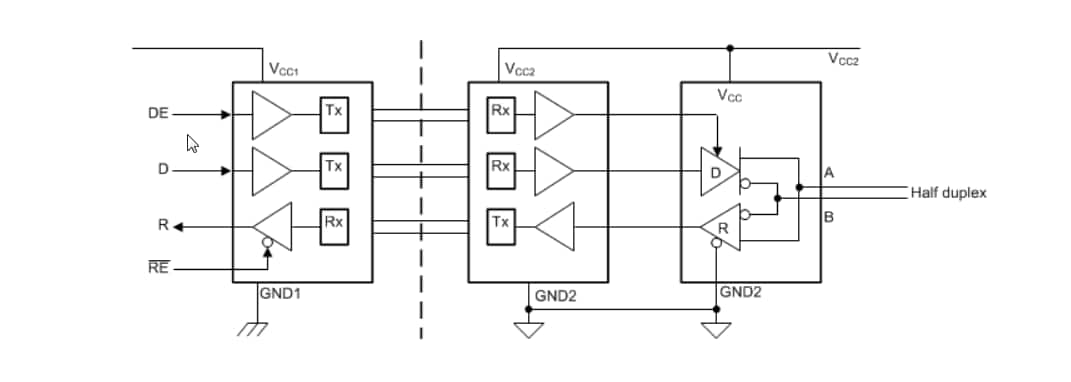

Funktionsdiagramm
Schaltplan
Veröffentlichungsdatum: 2019-01-18
| Aktualisiert: 2023-06-05
