Texas Instruments JFE2140 n-Kanal-JFET
Der Texas Instruments JFE2140 n-Kanal-JFET ist ein diskreter Burr-Brown™ Matched-Pair-JFET, der mit dem leistungsstarken, analogen bipolaren Prozess von TI hergestellt wird. Der JFE2140 zeichnet sich durch ein hervorragendes Rauschverhalten in allen Strombereichen aus, wobei der Benutzer den Ruhestrom von 50μA bis 20 mA einstellen kann. Bei einer Vorspannung von 5 mA liefert der JFE2140 ein eingangsbezogenes Rauschen von 0,9 nV/√Hz, was eine extrem rauscharme Leistung bei extrem hoher Eingangsimpedanz ermöglicht (> 1TΩ). Darüber hinaus wird die Anpassung zwischen den JFETs auf ±4 mV getestet, um einen niedrigen Offset und eine hohe CMRR-Leistung für differentielle Paarkonfigurationen zu gewährleisten.
Der JFE2140 n-Kanal-JFET von TI bietet zusätzlich integrierte Dioden, die mit separaten Klemmknoten verbunden sind, um den Schutz ohne zusätzliche externe Dioden mit hohem Leckstrom und nichtlinearen Eigenschaften zu gewährleisten.
Der JFE2140 widersteht einer hohen Drain-zu-Source-Spannung von 40 V und hat einen spezifizierten Temperaturbereich von -40 °C bis +125 °C. Das Bauteil lässt Gate-to-Source- und Gate-to-Drain-Spannungen bis zu -40 V zu.
Merkmale
- Sehr rauscharm:
- Spannungsrauschen:
- 0,9 nV/√Hz auf 1 kHz, IDS = 5 mA
- 1,1 nV/√Hz auf 1 kHz, IDS = 2 mA
- Stromrauschen von 1,6 fA/√Hz bei 1 kHz
- Spannungsrauschen:
- Niedrige VGS -Diskrepanzanpassung von 4 mV (max.)
- Niedriger Gatestrom: 10 pa (max.)
- Niedrige Eingangskapazität: 13 pF bei VDS = 5 V
- Hohe Gate-to-Drain- und Gate-to-Source-Durchschlagspannung: -40 V
- Hohe Transkonduktanz: 30 ms
- SOIC- und WSON-Gehäuse von 2 mm × 2 mm
Applikationen
- Mikrofoneingänge
- Hydrophone und Schiffsausrüstung
- DJ-Controller, Mischer und weitere DJ-Ausrüstungen
- Professioneller Audiomischer oder Steuerfläche
- Gitarren-Verstärker und andere Musikinstrumentenverstärker
- Zustandsüberwachungssensor

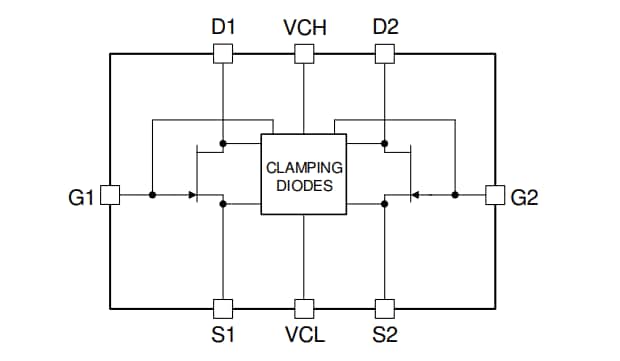

Vereinfachter Schaltplan
Funktionales Blockdiagramm
Veröffentlichungsdatum: 2022-03-16
| Aktualisiert: 2024-09-18
