Texas Instruments LM5180EVM-S05 Wandler-Evaluierungsmodul (EVM)
Texas Instruments LM5180EVM-S05 Wandler-Evaluierungsmodul (EVM) ist für die Demonstration des Betriebsverhaltens des LM5180 PSR-Sperrwandlers mit großem Eingangsspannungsbereich ausgelegt. Das Design ist in einem kleinen Footprint mit einer niedrigen Komponentenanzahl untergebracht. Das Modul arbeitet über einen großen Eingangsspannungsbereich von 10 V bis 65 V und liefert einen festgelegten Ausgang von 5 V mit einer Sollwert-Genauigkeit von mehr als 1 % und Strömen von bis zu 1 A. Diese isolierte DC/DC-Lösung mit großem VIN-Bereich bietet eine übergroße Nennspannung und Betriebsspanne für eine Widerstandsfähigkeit gegen Spannungstransienten der Versorgungsschiene.
Merkmale
- Eingangsspannungsbereich: 10 V bis 65 V
- 5 V Ausgangsspannung mit einer Sollwert-Genauigkeit von 1 %
- Eingestuft für einen Laststrom von bis zu 1 A
- Widerstandsteiler gemäß EN/UVLO zur Unterstützung von programmierbarer Eingangsspannungs-UVLO
- Vollständig bestücktes, geprüftes und bewährtes PCB-Layout mit kleinem Footprint
Applikationen
- Isolierte Vorspannungs-Leistungsschienen
- IGBT-Gate-Drive-Versorgungen für BDC- und BLDC-Motorantriebe
- Industrie- und Nutzfahrzeuge
- Fahrzeugkarosserie und Antriebsstrang

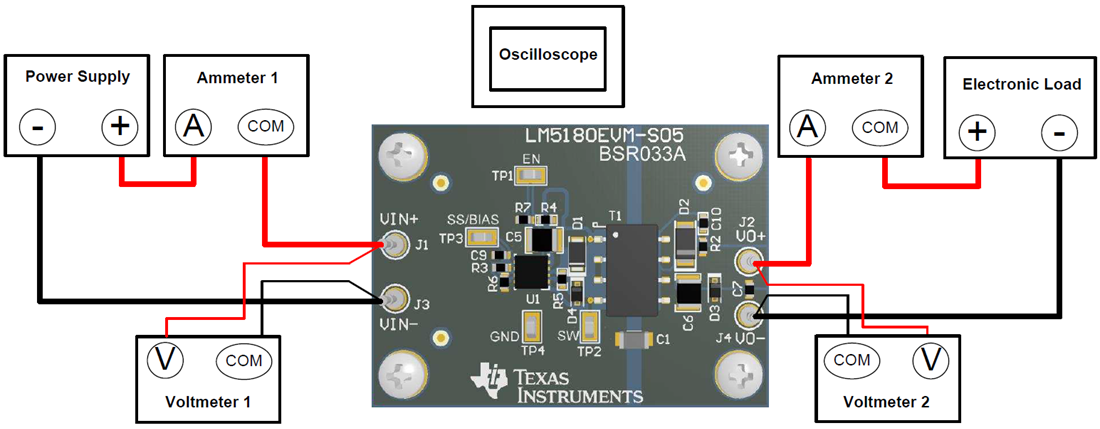

Test-Einstellung
Verwandtes Produkt
Texas Instruments LM5180/LM5180-Q1 PSR-Sperrwandler
Bietet einen hohen Wirkungsgrad über einen großen Eingangsspannungsbereich von 4,5 V bis 65 V.
