Texas Instruments LM66200EVM Ideal-Dioden-Evaluierungsmodul

Das Texas Instruments LM66200EVM Ideal-Dioden-Evaluierungsmodul (EVM) ist ein Evaluierungsmodul für die LM66200 Ideal-Diode mit niedrigem IQ. Die LM66200 ist ein Bauteil mit zwei Eingängen und Einfachausgang, das die höhere ihrer zwei Eingangsspannungen automatisch an den Ausgang weiterleitet. Der niedrige Ruhestrom macht die LM66200 ideal für Systeme mit einer Batterieversorgung als Eingang, um die Lebensdauer der Batterie bei Verwendung zu verlängern. Das LM66200EVM von Texas Instruments enthält mehrere Steckbrücken zur Konfiguration der verschiedenen Betriebsmodi der LM66200.

Merkmale

  • Betrieb mit der höchsten Spannung
  • VIN-Eingangsspannungsbereich: 1,6 V bis 5 V
  • Dauerschaltstrombetrieb: 2,5 A (max.)
  • On-Board-CIN- und COUT-Kondensatoren
  • Testpunkte auf jedem Pin der LM66200 für eine einfache Evaluierung

Erforderliche Ausrüstung

  • Zwei einstellbare Netzteile, 0 V bis 6 V bei max. 2,5 A
  • Oszilloskop
  • Eine passive oder aktive Last

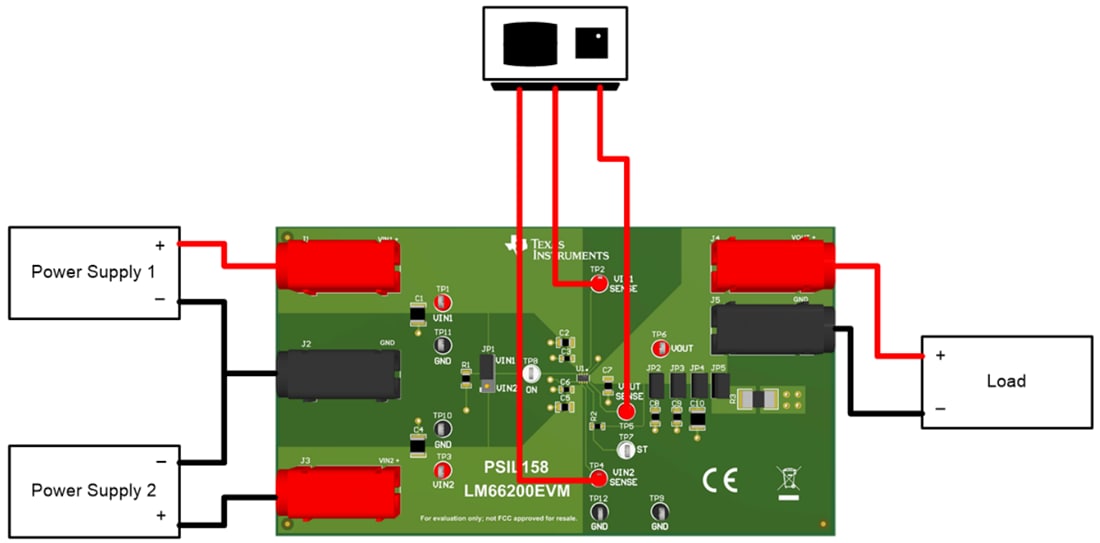

Testeinrichtung

Technische Zeichnung - Texas Instruments LM66200EVM Ideal-Dioden-Evaluierungsmodul
Veröffentlichungsdatum: 2021-06-29 | Aktualisiert: 2022-03-11
