Texas Instruments LM74202-Q1 Ideal-Diode mit integriertem FET
Die Texas Instruments LM74202-Q1 Ideal-Diode mit integriertem FET bietet eine vollständige Suite von Schutzfunktionen. Der große Versorgungseingangsbereich ermöglicht die Steuerung von batteriebetriebenen 12-Volt-Fahrzeuganwendungen. Die LM74202-Q1 widersteht und schützt die Lasten vor positiven und negativen Versorgungsspannungen bis zu ±40 V. Last-, Quellen- und Geräteschutz sind mit zahlreichen programmierbaren Funktionen ausgestattet, darunter Überstrom-, Einschaltstrom-, Überspannungs- und Unterspannungsschwellwerten. Das Systemdesign für Impulstests nach ISO-Standard wird durch die internen robusten Schutzsteuerblöcke und die 40-V-Nennspannung des Bauteils vereinfacht.
Das Bauteil wird mit einem Abschalt-Pin, der eine externe Steuerung für das Aktivieren und Deaktivieren der internen FETs bietet, in einen stromsparenden Abschaltmodus versetzt. Der LM74202-Q1 bietet einen Fehlerausgang und einen präzisen Stromüberwachungsausgang für die Systemstatusüberwachung und die nachgeschaltete Laststeuerung. Der MODE-Pin ermöglicht die flexible Konfiguration des LM74202-Q1 zwischen den drei strombegrenzenden Fehlerreaktionen (Leistungsschalter-, Latch-Off- und Auto-Retry-Modi). Das Bauteil überwacht V(IN) und V(OUT), um eine Sperrung des Rückstroms zu gewährleisten, wenn V(IN) < (V(OUT) -10 mV ist. Diese Funktion schützt den Systembus vor Überspannungen während eines Kurzschlusses des Ausgangs durch Batteriefehler und hilft auch bei der Aufrechterhaltung der Spannung bei Stromausfall und Spannungsabfall.
Die LM74202-Q1 Ideal-Diode ist in einem 16-Pin-HTSSOP-Gehäuse von 5 mm × 4,4 mm verfügbar und vollständig über einen Temperaturbereich von -40 °C bis +125 °C spezifiziert.
Merkmale
- AEC-Q101-qualifiziert für Fahrzeuganwendungen
- Temperaturklasse 1: -40 °C ≤ TA ≤ +125 °C
- AEC-Q100-012 Kurzschlusssicherheit Klasse A
- HBM-ESD-Klassifizierung Stufe 2
- CDM-ESD-Klassifikationsstufe C6
- 4,2 V bis 40 V Betriebsspannung, 42 V max.
- Integrierte Verpolungsschutzschaltung bis -40 V
- Integrierte MOSFETs in Kreuzschaltung mit 150-mΩ-Gesamt-RON
- Transientenfestigkeit bis zu 55 V
- 0,1 A bis 2,23 A anpassbare Strombegrenzung (±5 % Genauigkeit bei 1 A)
- Lastschutz während der Prüfung nach ISO7637 und ISO16750-2
- Kurzschlussfestigkeit zu Masse und Batterie
- Rückstromsperre zum Schutz vor Kurzschluss am Ausgang zur Batterie
- IMON-Stromanzeigenausgang (±8,5 % Genauigkeit)
- Niedriger Ruhestrom, 285 µA im Betrieb, 16 µA bei Abschaltung
- Einstellbare UVLO, OVP-Abschaltung, Einschaltstromsteuerung
- Auswählbare Optionen für die Strombegrenzungs-Fehlerreaktion (automatische Wiederholung, Latch-Off, CB-Modus)
- Erhältlich in einem benutzerfreundlichen 16-Pin-HTSSOP-Gehäuse
Applikationen
- Frontkamera, Rückfahrkamera
- Antriebshilfe-ECU
- Telematik-Steuereinheit
- Asset-Tracking von Mobilfunkmodulen

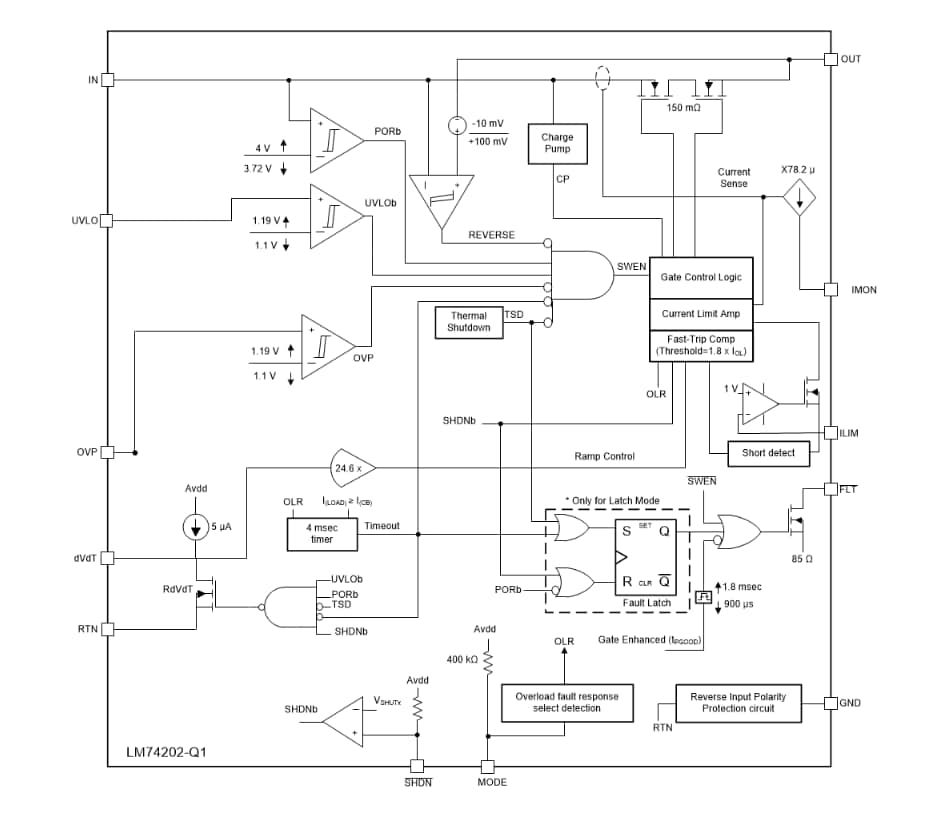

Blockdiagramm
