Texas Instruments LM74900Q1EVM Evaluierungsmodul
Das Texas Instruments LM74900Q1EVM Evaluierungsmodul ist zur Evaluierung der Funktionsweise des LM74900-Q1 konfiguriert. Der LM74900-Q1 Ideal-Dioden-Controller eignet sich für Batterie-Verpolungsschutz-Applikationen. Das LM74900Q1EVM legt fest, wie der LM74900-Q1 zwei aufeinanderfolgende n-Kanal-Leistungs-MOSFETs steuert, um einen idealen Diodengleichrichter zu emulieren. Diese Emulation unterstützt eine Ein-/Aus-Steuerung des Leistungspfads sowie einen Überstrom- und Überspannungsschutz.
Merkmale
- Betriebsspannungsbereich: 3 V bis 65 V
- Einstellbarer Überstromschutz von 5 A und 10 A mit On-Board-Steckbrücken
- Programmierbarer Leistungsschalter-Timer, analoger Stromüberwachungsausgang
- LED-Statusanzeige für Fehler
Applikationen
- Automotive-Batterie-Verpolungsschutz
- FAS-Domänen-Controller
- Kamera-, Radar-ECUs
- Haupteinheit
- Premium-Audioverstärker

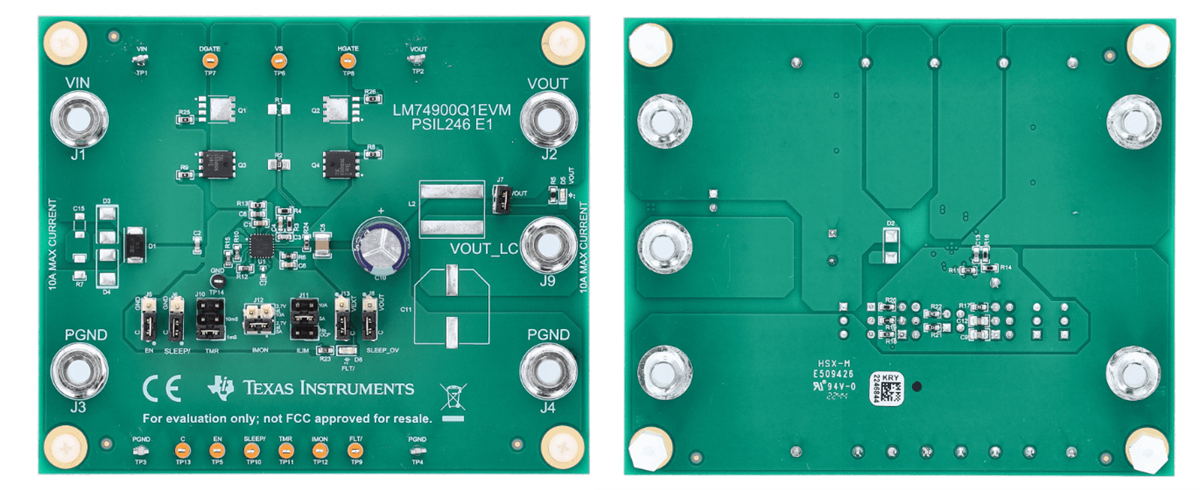

PCB-Layout
Einrichtung mit Testgeräten
Veröffentlichungsdatum: 2023-06-28
| Aktualisiert: 2023-07-19
