Texas Instruments LMX1205EVM Evaluierungsmodul (EVM)
Das LMX1205EVM Evaluierungsmodul (EVM) von Texas Instruments ist zur Evaluierung der Leistung des LMX1205 ausgelegt, der ein (HF-)Buffer, Teiler und Multiplikator mit vier Ausgängen und extrem niedrigem additivem Jitter ist. Dieses Evaluierungsmodul kann einen HF-Takteingang bis zu 12,8 GHz puffern, den Eingang um bis zu acht im Ausgangsbereich von 6,4 GHz bis 12,8 GHz multiplizieren und die Eingänge durch bis zu acht teilen. Ein separater Hilfs-Taktteiler ist für feldprogrammierbare Gate-Arrays (FPGAs) und Logiktaktung enthalten und jeder Ausgang besteht aus einer Systemreferenz(SYSREF)-Ergänzung mit Picosekunden-Präzision und Verzögerungsabstimmbarkeit. Mehrere LMX1205 Bauteile von Texas Instruments können für große Taktverteilungsbäume synchronisiert werden.Merkmale
- 12,8 GHz Buffer, bis zu 12,8 GHz Multiplikator und Division durch bis zu acht
- Integrierter On-Board-Mikrocontroller
- Vier HF-Ausgangs- und SYSREF-Paare
- Störungsfreie einstellbare Eingangsverzögerung von bis zu 25 ps mit einer Auflösung von 1 ps
- Individuell einstellbare Ausgangsverzögerungen von bis zu 10 ps mit einer Auflösung von 0,5 ps
- Unterstützt die Synchronisierung von mehreren Bauteilen
Applikationen
- Prüfungen und Messungen
- Oszilloskop
- Drahtlose Ausrüstungsprüfer
- Universal
- Datenwandler-Taktung
- Taktpufferverteilung und -teilung
- Luft- und Raumfahrt und Verteidigung
- Radar
- Elektronische Kriegsführung
- Sucher-Front-End
Lieferumfang Kit
- Ein LMX1205EVM Evaluierungsboard mit integriertem USB2ANY Controller
- Ein USB-Kabel

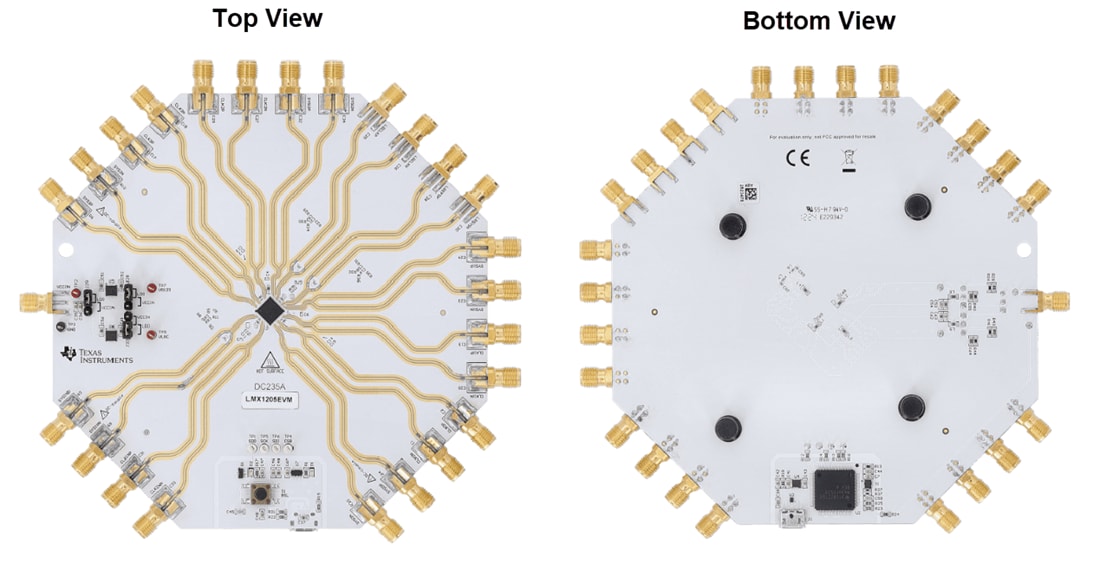

Board-Layout
Veröffentlichungsdatum: 2025-03-28
| Aktualisiert: 2025-04-04
