Texas Instruments LP50xx Konstantstrom-RGB-LED-Treiber
Der LP50xx 18-Kanal- oder 24-Kanal-Konstantstrom-RGB-LED-Treiber von Texas Instruments bietet eine integrierte Farbmischungs- und Helligkeitssteuerung mit Vorkonfiguration. Dies trägt zur Vereinfachung des Software-Kodierungsprozesses bei. Die LP50xx LED-Treiber nutzen die Mensch-Maschine-Interaktion in Smart-Homes und weiteren Applikationen, für die RGB-LED-Treiber erforderlich sind. Die Bauteile verbessern die Nutzererfahrung durch den Einsatz von LED-Animationseffekten, wie z. B. Blinken, Pulsieren und Drehen. Mit den integrierten 12-Bit-29kHz-PWM-Generatoren für alle Kanäle werden glatte, lebendige Farben für LEDs ermöglicht und hörbares Rauschen verhindert.
Die globale RGB-Banksteuerung reduziert das Laden des Mikrocontrollers und ist auf den Einblendungs- und Ausblendungseffekt des Pulsierens ausgerichtet. Der LP50xx enthält eine PWM-Phasenverschiebungsfunktion zur Reduzierung des Eingangsleistungsbudgets, wenn LEDs gleichzeitig eingeschaltet werden. Darüber hinaus verfügt das Bauteil über einen automatischen Stromsparmodus, um einen extrem niedrigen Ruhestrom zu ermöglichen. Dieses Merkmal ermöglicht dem Bauteil einen Gesamtstromverbrauch von 10 µA, wenn alle Kanäle während 30 ms ausgeschaltet sind. Dadurch eignet sich der LP50xx hervorragend für batteriebetriebene Endgeräte.
Merkmale
- Schnellmodus-I2C-Geschwindigkeit von bis zu 400 kHz
- Betriebsspannung:
- VCC-Bereich: 2,7 V bis 5,5 V
- EN-, SDA- und SCL-Pins sind mit 1,8 V, 3,3 V und 5 V Stromschienen kompatibel
- Maximale Ausgangsspannung: 6 V
- 24 Konstantstromsenken mit hoher Genauigkeit
- Max. 25,5 mA pro Kanal mit VCC im Vollbereich
- Max. 35 mA pro Kanal, wenn VCC ≥ 3,3 V
- Fehler zwischen den Bauteilen: ±7 %; Fehler zwischen den Kanälen: ±7 %
- Extrem geringer Ruhestrom:
- Abschaltmodus: 1 µA (max.) mit EN niedrig
- Stromsparmodus: 10 µA (typisch) mit EN hoch und alle LEDs ausgeschaltet für >30 ms
- Integrierter 12-Bit-29-kHz-PWM-Generator für jeden Kanal:
- Unabhängiges Farbmischungsregister pro Kanal
- Unabhängiges Helligkeitssteuerungsregister pro RGB-LED-Modul
- Optionale logarithmische oder Linearmaßstab-Helligkeitssteuerung
- Integriertes Dreiphasen-PWM-Verschiebungsschema
- 3 programmierbare Banken (R, G, B) für eine einfache Software-Steuerung von jeder Farbe
- 2 externe Hardware-Adress-Pins ermöglichen eine Verbindung von bis zu 4 Bauteilen
- Broadcast-Slave-Adresse kann mehrere Bauteile gleichzeitig konfigurieren
- Automatische Zunahme ermöglicht das Schreiben oder Lesen aufeinanderfolgender Register innerhalb einer Transmission
Applikationen
- Smart-Lautsprecher (mit Sprachassistent)
- Smart-Home-Haushaltsgeräte
- Video-Türklingel
- Elektronische Smart-Schlösser
- Rauch- und Wärmemelder
- STB und DVR
- Smart-Router
- Handgeräte

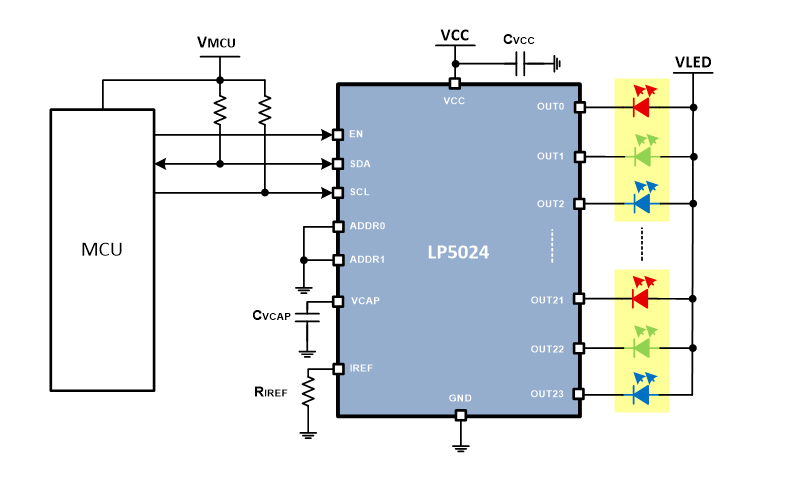

Blockdiagramm
Veröffentlichungsdatum: 2018-10-31
| Aktualisiert: 2024-09-18
