Texas Instruments LP5814/5DRLEVM Evaluierungsmodule

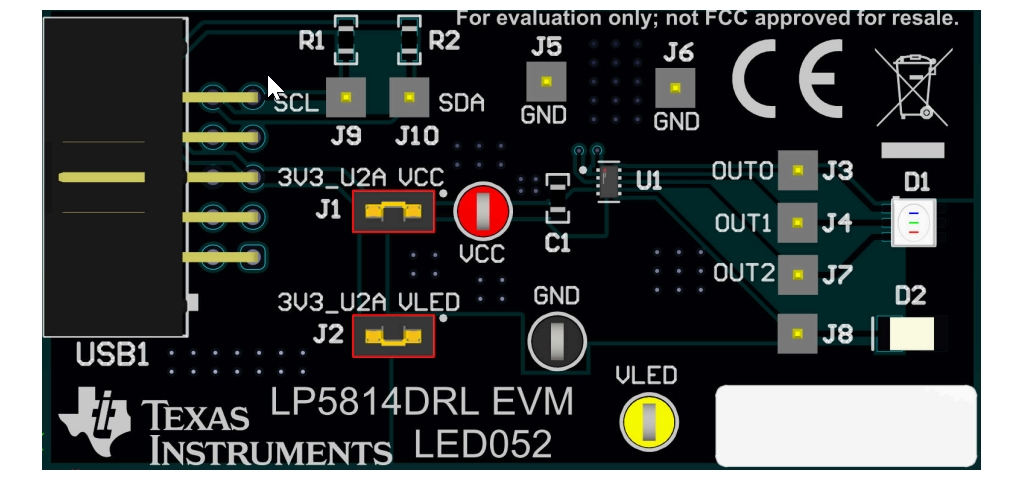

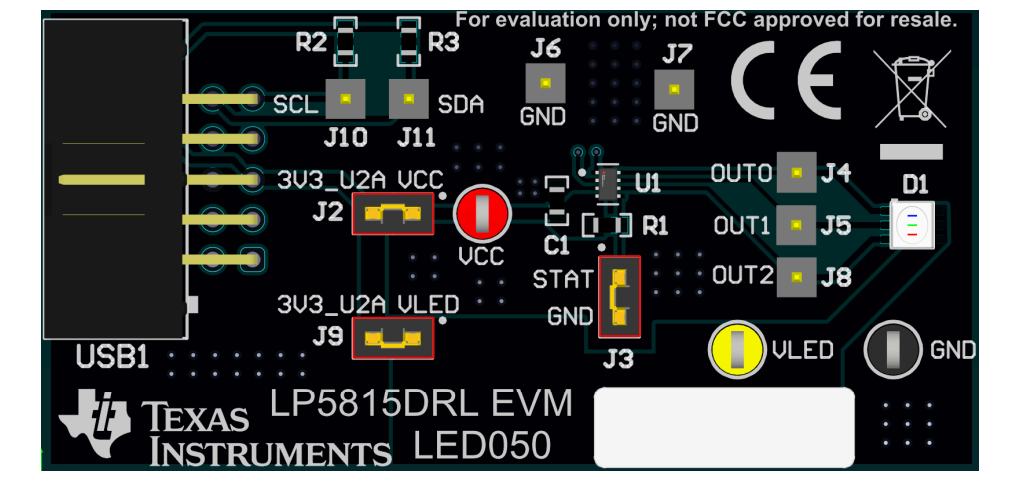

Die Evaluierungsmodule LP5814/5DRLEVM von Texas Instruments sollen Benutzer bei der Entwicklung der Treiber LP5814, LP5814I, LP5816, LP5815 und LP5817 unterstützen. Das LP5814DRLEVM evaluiert die Funktionen der Treiber LP5814, LP5814I und LP5816. Das LP5815DRLEVM von TI hingegen evaluiert die Funktionen des LP5815 und des LP5817.

• LP5814, ein vierkanaliger I²C-Schnittstellen-RGBW-LED-Treiber mit automatischer Animationskontrolle
• LP5815, ein dreikanaliger I²C-Schnittstellen-RGB-LED-Treiber mit sofortigem Blinken und automatischer Animationskontrolle
• LP5814I, ein vierkanaliger I²C-Schnittstellen-RGBW-LED-Treiber mit automatischer Animationskontrolle
und sofortigem Blinken
• LP5816, ein vierkanaliger I 2 C-Schnittstellen-RGBW-LED-Treiber • LP5817, ein dreikanaliger I 2 C-Schnittstellen-RGB-LED-Treiber

Die grafische Benutzeroberfläche (GUI) LP581x_RUKA wird zur Steuerung aller Bauteile der Baureihe LP5814/4I/5/6/7 über den Schnittstellenadapter USB2ANY bereitgestellt.

Merkmale

LP5814EVM mit einem vierkanaligen I²C-Schnittstellen-RGBW-LED-Treiber mit automatischer Animationssteuerung
LP5815EVM mit einem dreikanaligen I²C-Schnittstellen-RGB-LED-Treiber mit sofortigem Blinken und automatischer Animationssteuerung

I²C-Signal und 3,3-V-Leistungseingang vom Schnittstellenadapter USB2ANY
LP581x_RUKA GUI wird zur Steuerung des EVM verwendet

Applikationen

Tragbare und am Körper tragbare Elektronik, einschließlich E-Zigaretten, Ohrhörer und Ladegehäuse
Spiele und Heimunterhaltung, einschließlich intelligenter Lautsprecher, RGB-Mäuse und Video-Türklingeln
Industrie-HMI, einschließlich EV-Ladegeräte und Fabrikautomatisierung
