Texas Instruments LP5860T LED-Matrix-Treiber
Der LED-Matrix-Treiber LP5860T von Texas Instruments ist ein Hochstrom- und Hochleistungs-LED-Matrix-Treiber. Das Bauteil integriert 18 Konstantstromsenken mit N (N = 6/8/11) Schalt-MOSFETs zur Unterstützung von n × 18 LED-Punkten oder n × 6 RGB-LEDs. Der LP5860T integriert 11 MOSFETs für bis zu 198 LED-Punkte oder 66 RGB-LEDs.
Der LP5860T unterstützt sowohl eine analoge Verdunkelung als auch PWM-Verdunkelungsmethoden. Für die analoge Verdunkelung kann jeder LED-Punkt mit 256 Schritten angepasst werden. Für die PWM-Verdunkelung ermöglichen die integrierten konfigurierbaren 8-Bit- oder 16-Bit-PWM-Generatoren eine reibungslose und hörbare rauschfreie Verdunkelungssteuerung. Jeder LED-Punkt kann auch willkürlich einer 8-Bit-Gruppen-PWM zugeordnet werden, um eine Verdunkelungssteuerung zusammen zu erzielen.
Das LP5860T-Bauteil implementiert einen vollständig adressierbaren SRAM zur Reduzierung des Datenverkehrs. Die Ghost-Löschungsschaltung ist integriert, um sowohl ein Upside- als auch ein Downside-Ghosting zu eliminieren. Der LP5860T von Texas Instruments unterstützt auch LED-Unterbrechungs- und Kurzschlusserkennungsfunktionen. Sowohl 1-MHz (Maximum) I2C als auch 12-MHz (Maximum) SPI sind in LP5860T verfügbar.
Merkmale
- LED-Matrix-Topologie
- 6 Konstantstromsenken mit 7 Scanschaltern für 42 LED-Punkte
- Konfigurierbar für 1 bis 7 Scanschalter
- Betriebsspannungsbereich
- VCC/VLED Bereich ist 2,7 V bis 5,5 V
- Logikschaltungs-Pins sind mit 1,8 V, 3,3 V und 5 V kompatibel
- Flexible Verdunkelungsoptionen
- Individuelle EIN/AUS-Steuerung für jeden LED-Punkt
- Analoge Verdunkelung (Stromverstärkungssteuerung)
- Globale 7-stufige maximale Stromeinstellung (MC) für alle LED-Punkte
- Drei Gruppen von 7-Bit-Farbstromeinstellungen (CC) für Rot, Grün und Blau
- Individuelle 8-Bit-Punktstromeinstellung (DC) für jeden LED-Punkt
- PWM-Verdunkelung mit hörbarer, rauschfreier Frequenz
- Globale 8-Bit-PWM-Verdunkelung für alle LED-Punkte
- Drei programmierbare Gruppen von 8-Bit-PWM-Verdunkelung für eine willkürliche LED-Punkt-Zuordnung
- Individuelle 8-Bit- oder 16-Bit-PWM-Verdunkelung für jeden LED-Punkt
- 18 Konstantstromsenken mit hoher Genauigkeit
- 100 mA pro Stromsenke, wenn VCC ≥ 3,3 V
- Bauteil-zu-Bauteil-Fehler: ±5 %
- Fehler zwischen den Kanälen: ±5 %
- Phasenverschiebung für symmetrische Transientenleistung
- Extrem geringer Stromverbrauch
- Shutdown-Modus: ICC ≤ 1 µA wenn EN = Low
- Standby-Modus: ICC ≤ 10 µA wenn EN = High und CHIP_EN = 0 (Daten bleiben erhalten)
- Aktiver Modus: ICC = 5 mA (typisch), wenn Kanalstrom = 12,5 mA
- Vollständig adressierbarer SRAM zur Reduzierung des Datenverkehrs
- Erkennung einzelner offener LED-Punkte/Kurzschlüsse
- Deghosting und geringe Helligkeitskompensation
- Schnittstellenoptionen
- 1 MHz (max.) I2C Schnittstelle, wenn IFS = Low
- 12 MHz (max.) SPI-Schnittstelle, wenn IFS = Hoch
Applikationen
- LED-Animation und Anzeige für
- Große und Smart-Haushaltsgeräte
- Globale Hintergrundbeleuchtung für RGB-Tastatur
- Hintergrundbeleuchtung für Tastaturen im Außenbereich
- IR-Modul für Videoüberwachung und IP-Kamera
- Laserdiode im optischen Modul

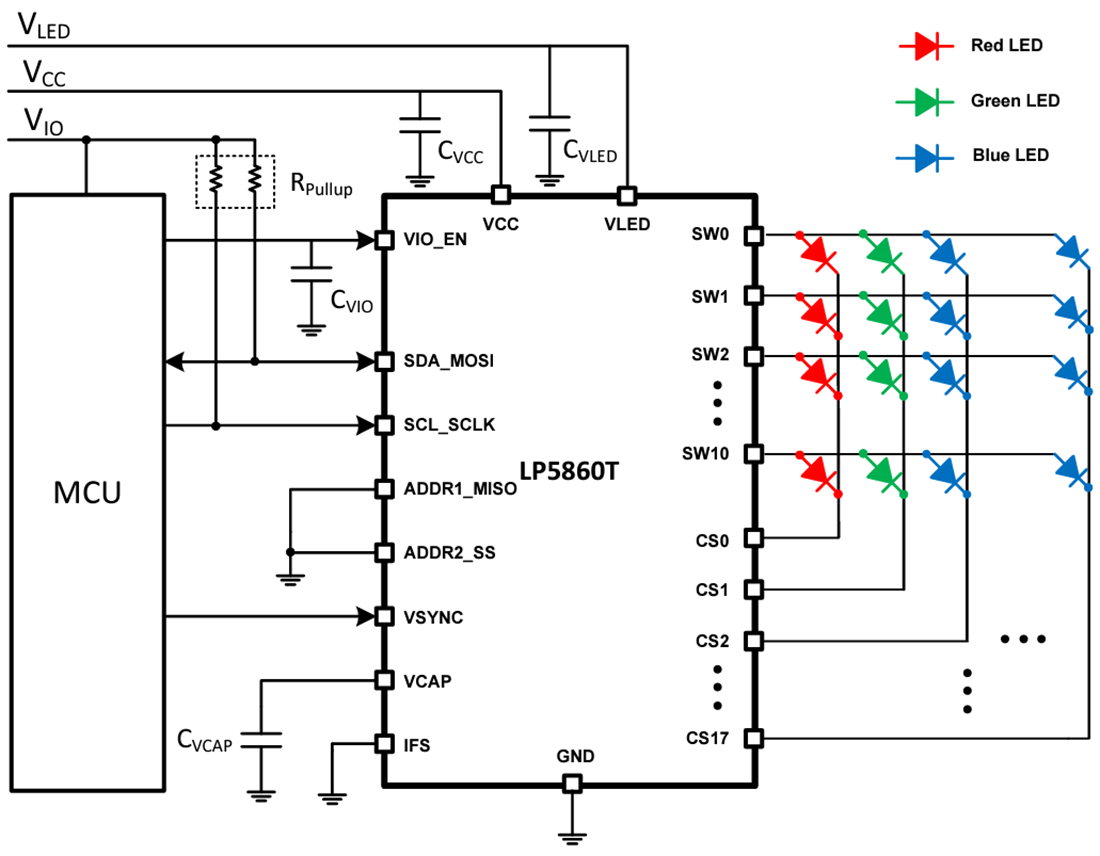

Vereinfachter Schaltplan
