Texas Instruments LP8764x-Q1EVM Evaluierungsmodule

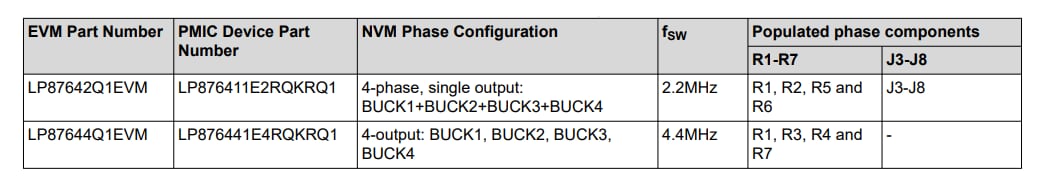

Texas Instruments LP8764x-Q1EVM Evaluierungsmodule werden zum Testen, zur Demonstration, zum Debuggen und zur Konfiguration eines oder mehrerer LP8764-Q1 Leistungsmanagement-ICs für Fahrzeuganwendungen und Industrieapplikationen verwendet. Das On-Board-Bauteil ist der LP876411E2RQRQ1 oder LP876441E4RQKRQ1, der über eine 4-Phasen-Konfiguration von 2,2 MHz für eine Hochstrom-Mehrphasenschiene verfügt. Die LP8764x-Q1EVM Evaluierungsboards können gestapelt werden, um Betriebstests an Mehrfach-PMICs zu unterstützen.

Merkmale

Eingangsspannungsbereich von 3,0 V bis 5,5 V
Ausgangslaststrom von 5,0 A pro Phase, Gesamtausgangslaststrom von bis zu 20 A
On-Board- MSP432 zur Kommunikation mit dem PMIC unter Verwendung einer GUI über ein USB-C™-Kabel

Das Board kann zur Unterstützung anderer LP8764-Q1 Phasenkonfigurationen nachbearbeitet werden
Die Boards können gestapelt werden, um Betriebstests an Mehrfach-PMICs zu unterstützen
