Texas Instruments MCT8316AEVM Treiber-Evaluierungsmodul (EVM)
Das Treiber-Evaluierungsmodul (EVM) MCT8316AEVM von Texas Instruments wurde entwickelt, um Ingenieure bei der Entwicklung, Implementierung und Validierung von Referenzhardware für den MCT8316A zu unterstützen. Der MCT8316A besteht aus drei integrierten Halb-H-Brücken-MOSFET-Treibern für die sensorlose Trapezsteuerung eines dreiphasigen bürstenlosen Gleichstrommotors (BLDC) für 4,5 V bis 35 V und 8 A Spitzenstrom. Der MCT8316A verfügt über einen Abwärtsregler, der 200 mA mit einer programmierbaren geregelten Versorgung unterstützt. Das Evaluierungsmodul enthält eine integrierte MSP430 MCU (MSP430FR2355), die als Schnittstelle zur grafischen Benutzeroberfläche (GUI) des MCT8316AEVM dient.
Der Texas Instruments MCT8316AEVM enthält einen Onboard-FTDI-Chip zur Umwandlung der USB-Kommunikation vom Micro-USB-Anschluss in UART und eine Onboard-MSP430FR2355-MCU als Schnittstelle zum MCT8316A. Es kann auch SPI-Kommunikation für die SPI-Variante des MCT8316A-Bausteins bereitstellen. Es gibt viele vom Benutzer auswählbare Jumper, Widerstände, Anschlüsse und Testpunkte, um viele Funktionen des Geräts zu bewerten und gerätespezifische Einstellungen zu konfigurieren.
Merkmale
- GUI mit vollständiger Konfiguration und Steuerung verfügbar
- Sensorlose trapezförmige Steuerung
- Betrieb mit 8-A-Spitzenstromantrieb: 4,5 V bis 35 V
- Integrierte MOSFETs: 95 mΩ (High-Side plus Low-Side)
- Integrierter MSP430 für die Verbindung mit dem PC und der GUI
Lieferumfang Kit
- MCT8316AEVM Evaluierungsboard
- Mikro-USB-Kabel

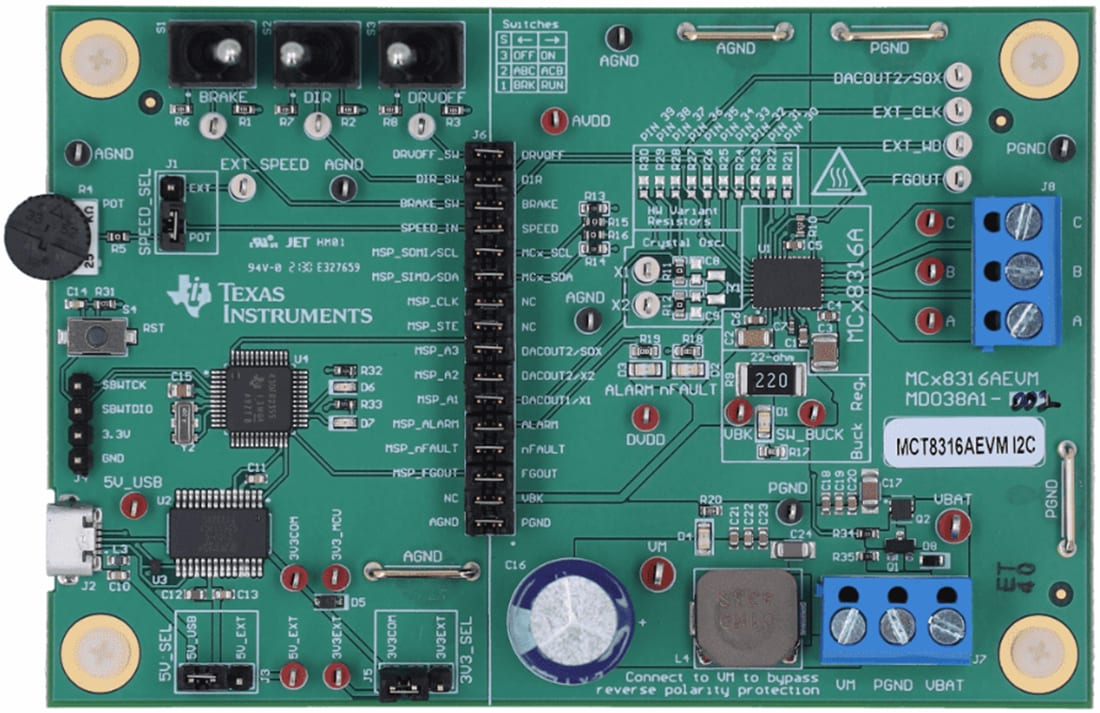

Board-Layout
Verwandtes Produkt
Texas Instruments MCT8316Ax/MCT8316Ax-Q1 BLDC-Motortreiber
Codefreie, sensorlose, trapezförmige Einzelchip-Lösung für Hochgeschwindigkeitsbetrieb/schnelle Startzeiten
