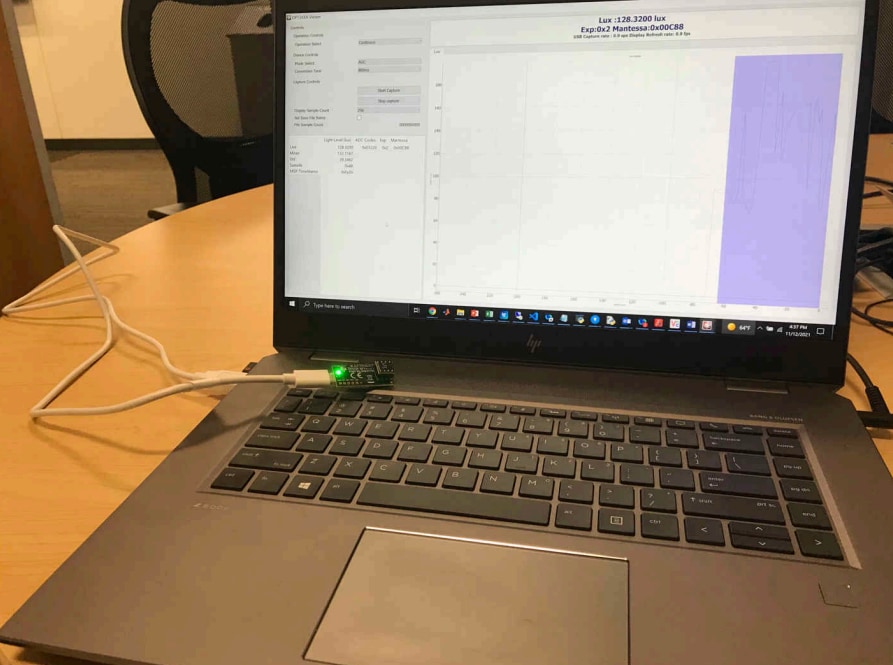

Texas Instruments OPT4048DTS Evaluierungsmodul (EVM)

Das OPT4048DTS Evaluierungsmodul (EVM) von Texas Instruments ist zur Evaluierung des Betriebsverhaltens des OPT4048 Farbsensors im DTS-Gehäuse ausgelegt. Dieser OPT4048 Sensor ist ein Tristimulus XYZ Hochgeschwindigkeits-, Hochpräzisions-Farbsensor, der unter verschiedenen Lichtbedingungen sowie unter verschiedenen Abdeckmaterialien verwendet werden kann. Das OPT4048DTS Evaluierungsmodul besteht aus zwei PCBs, dem OPTMBEVM Motherboard und dem OPT4048 Coupon-Board. Das OPTMBEVM Motherboard enthält eine USB-Schnittstelle für die Kommunikation mit dem Computer, einen Sockel für das Einstecken in ein Coupon-Board und einen MSP430 Mikroprozessor. Das Motherboard liefert auch Strom und sendet/empfängt geeignete digitale Signale zwischen dem Lichtsensor und dem PC. Das OPT4048 Coupon-Board enthält den OPT4048 Sensor und einen Entkopplungskondensator, der in das Motherboard eingesteckt wird und eine schnelle Evaluierung mit der Software von TI ermöglicht.
