Texas Instruments REF50x Präzisionsspannungsreferenzen

Die Präzisionsspannungsreferenzen der Baureihe REF50x von Texas Instruments sind eine Produktfamilie von rauscharmen, hochpräzisen Spannungsreferenzen mit geringer Drift. Diese Spannungsreferenzen können Senk- und Quellstrom liefern und bieten eine ausgezeichnete Leitungs- und Lastregelung. Die Präzisionsspannungsreferenzen der Baureihe REF50x verfügen über eine maximale Drift von 2,5 ppm/°C bei niedriger Temperatur, eine hohe Genauigkeit von maximal 0,025 % und ein geringes Rauschen von 0,5 μVPP/V. Die Spannungsreferenzen unterstützen eine breite Versorgungsnennspannung von 42 V, einen extrem niedrigen IQ von 340 μA und einen hohen Ausgangsstrom von ±10 mA. Die Spannungsreferenzen der Baureihe REF50x sind in 8-poligen SOIC- und VSSOP-Gehäusen erhältlich und für den Temperaturbereich von-40 °C bis 125 °C spezifiziert. Zu den typischen Applikationen gehören Präzisionsdatenerfassungssysteme, Halbleiterprüfgeräte, industrielle Prozesssteuerungen sowie medizinische Messgeräte, Druck- und Temperaturtransmitter.

Die Spannungsreferenzen der Baureihe REF50x bieten eine hervorragende Langzeitstabilität von 22 ppm nach den ersten 1.000 Stunden (SOIC-8) und 50 ppm nach den ersten 1.000 Stunden (VSSOP-8). Diese Spannungsreferenzen sind in verbesserter (REF50xxEI), hoher (REF50xxXI) und Standardqualität (REF50xxAI) erhältlich.

Merkmale

  • Niedrige Temperaturdrift (max.):
    • Verbesserte Qualität 2,5 ppm/°C
    • Hohe Qualität 3 ppm/°C
    • Standard-Qualität: 8 ppm/°C
  • Hohe Genauigkeit (max.):
    • Verbesserte Qualität: 0,025 %
    • Hohe Qualität: 0,05 %
    • Standard-Qualität: 0,1 %
  • Rauscharm:
    • Verbesserte Qualität: 0,5 μVPP/V
    • Hohe/Standard-Qualität: 3 μVPP/V
  • Hervorragende Langzeitstabilität:
    • 22 ppm nach den ersten 1.000 Stunden (SOIC-8)
    • 50 ppm nach den ersten 1.000 Stunden (VSSOP-8)
  • Große Eingangsspannungsunterstützung:
    • Verbesserte Qualität: 42 V
    • Hohe/Standard-Qualität: 18 V
  • Hoher Ausgangsstrom ±10 mA
  • -40 °C bis 125 °C Betriebstemperaturbereich

Applikationen

  • Hochpräzise Datenerfassungssysteme
  • Halbleiterprüfgeräte
  • Industrielle Prozesskontrolle
  • Medizinische Messgeräte
  • Druck- und Temperaturtransmitter
  • Labor- und Feldmessgeräte

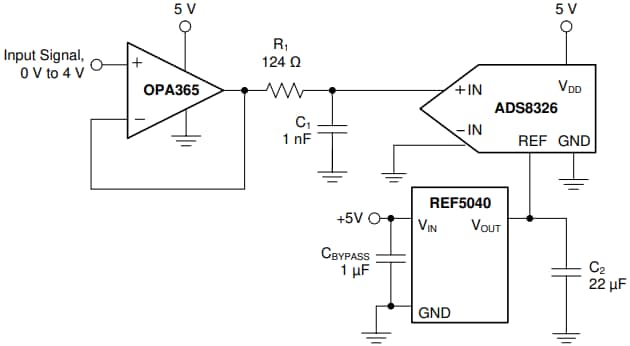

Schaltschema

Schaltplan - Texas Instruments REF50x Präzisionsspannungsreferenzen
