Texas Instruments SN74AHCT9541-Q1 Oktale Buffer
Texas InstrumentsSN74AHCT9541-Q1 Oktale Buffer verfügen über TTL-kompatible Schmitt-Trigger-Eingänge und Ausgänge mit drei Zuständen. Der SN74AHCT9541-Q1 hat einen Versorgungsspannungs-Betriebsbereich von 4,5 V bis 5,5 V und ist in einem QFN-Gehäuse mit benetzbarer Flanke erhältlich. Die SN74AHCT9541-Q1 von TI eignen sich ideal für digitale Signale, um langsame oder verrauschte Eingangssignale zu eliminieren oder ein Signal während dem Regler-Reset zu halten.
Der SN74AHCT9541-Q1 von TI ist gemäß AEC-Q100 für Fahrzeuganwendungen zertifiziert.
Merkmale
- Für Fahrzeuganwendungen gemäß AEC-Q100 zertifiziert (SN74AHCT9541-Q1):
- Gerätetemperaturklasse 1: -40 °C bis +125 °C
- Bauelement HBM ESD -Klassifizierungsstufe 2
- Bauelement CDM ESD -Klassifizierungsstufe C4B
- Erhältlich in einem QFN-Gehäuse mit benetzbarer Flanke
- Betriebsbereich der Stromversorgung: 4,5 V bis 5,5 V
- TTL-kompatible Eingänge
- Geringe Verzögerung von maximal 8,3 ns bei 5 V, 50 pF Last
- Die Latch-up-Leistung übertrifft 100 mA gemäß JESD 17
Applikationen
- Aktiviert oder deaktiviert ein digitales Signal
- Verhindert langsame oder verrauschte Eingangssignale
- Hält ein Signal während einem Controller-Reset
- Entprellt einen Schalter

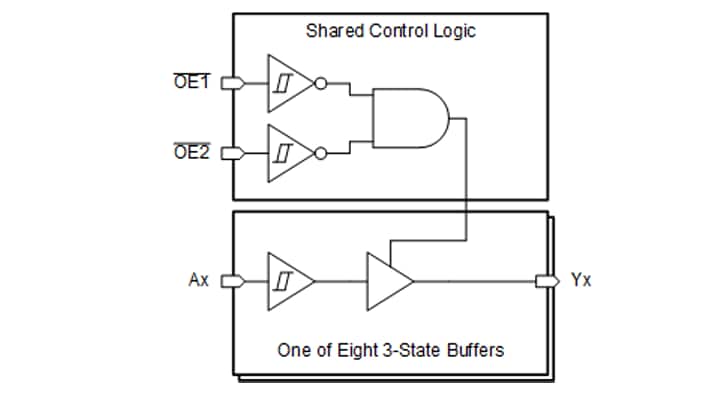

Funktionales Blockdiagramm
Klemmdioden-Aufbau
