Texas Instruments SN74HCS20/SN74HCS20-Q1 Dual-NAND-Gate mit 4 Eingängen

Das Texas Instruments SN74HCS20/SN74HCS20-Q1 Dual-NAND-Gate mit vier Eingängen enthält zwei unabhängige 4-Eingangs-NAND-Gates mit Schmitt-Trigger-Eingängen. Jedes einzelne Gate führt die boolesche Funktion Y = A ● B ● C ● D in positiver Logikschaltung aus. Die SN74HCS20-Q1 Bauteile von Texas Instruments sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.

Merkmale

  • Großer Betriebsspannungsbereich: 2 V bis 6 V
  • Geringer Stromverbrauch
    • Typischer ICC von 100 nA
    • Typischer Eingangs-Ableitstrom von ±100 nA
  • Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale
  • Ausgangsantrieb bei 5 V: ±7,8 mA
  • Erweiterter Umgebungs-Temperaturbereich von -40 °C bis +125 °C, TA

Applikationen

  • Alarm-/Störungserkennungs-Schaltung
  • S-R-Verriegelung

Datenblätter

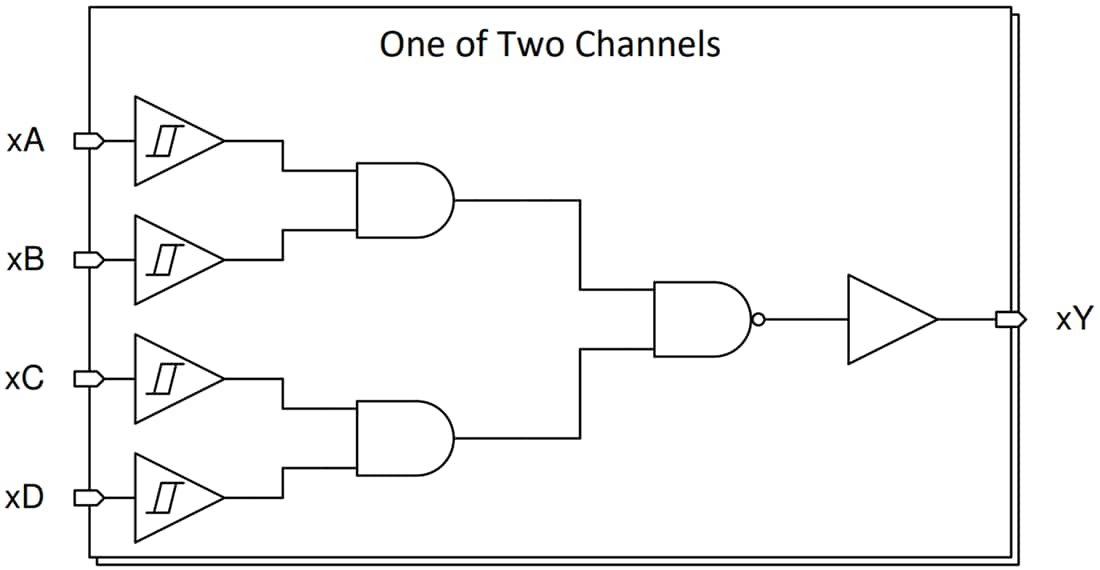

Funktionales Blockdiagramm

Blockdiagramm - Texas Instruments SN74HCS20/SN74HCS20-Q1 Dual-NAND-Gate mit 4 Eingängen

Verwandtes Development Tool

Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)

Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.

Learn Moreüber Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM) View Productsverwandt mit Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Veröffentlichungsdatum: 2020-06-01 | Aktualisiert: 2025-05-07
