Texas Instruments SN74LV3T99/-Q1 Mehrfunktionsgatter

Texas Instruments SN74LV3T99/-Q1 Ultra-konfigurierbare Multifunktions-Gates umfassen drei unabhängige konfigurierbare Logik-Gates mit Ausgängen mit 3 Zuständen. Jedes Gate verfügt über vier Eingänge und implementiert die Boolesche Funktion Y = (A • C + B • C) ⊕ D. Alle Eingänge verfügen über Schmitt-Trigger, die fehlerhafte Datenausgänge eliminieren, die durch Signale mit langsamen Flanken oder durch störende Signale entstehen. Durch die entsprechende Verbindung der Eingänge A, B, C und D können die Benutzer Logikschaltungsfunktionen wie MUX, AND, OR, NAND, NOR, XOR, XNOR, Wechselrichter und Buffer auswählen.

Der SN74LV3T99/-Q1 Eingang von TI wurde mit einer Schaltung mit reduziertem Schwellenwert zur Unterstützung der Umsetzung konzipiert, wenn die Versorgungsspannung größer als dieEingangsspannung ist. Darüber hinaus ermöglichen die 5-V-toleranten Pins eine Abwärtsumsetzung, wenn die Eingangsspannung die Versorgungsspannung übersteigt. Der Ausgangspegel wird kontinuierlich auf die Versorgungsspannung (VCC) bezogen und unterstützt CMOS-Pegel von 1,8 V, 2,5 V, 3,3 V und 5 V.

Merkmale

  • AEC-Q100-qualifiziert für Fahrzeuganwendungen:
    • Bauteiltemperaturklasse 1: -40 °C bis +125 °C
    • HBM-ESD-Bauteilklassifikation Stufe 2
    • Geräte -CDM -ESD -Klassifizierungsstufe C4B
  • Erhältlich in einem QFN-Gehäuse mit benetzbaren Flanken
  • Großer Betriebsbereich von 1,65 V bis 5,5 V
  • 5.5V-tolerante Eingangs-Pins
  • Bis zu 150 Mbit/s bei 5 V oder 3,3 V VCC
  • Unterstützt eine Standardfunktions- Pinbelegung
  • Die Latch-up-Leistung übertrifft 100 mA gemäß JESD17
  • Spannungswandler mit einfacher Versorgungsspannung (siehe LVxT-Eingangsspannung):
    • Umsetzung nach oben:
      • 1,2 V bis 1,8 V
      • 1,5 V bis 2,5 V
      • 1,8 V bis 3,3 V
      • 3,3 V bis 5,0 V
    • Abwärtsumsetzung:
      • 5,0 V, 3,3 V, 2,5 V zu 1,8 V
      • 5,0 V, 3,3 V bis 2,5 V
      • 5,0 V bis 3,3 V

Applikationen

  • Digitale Beschilderung
  • Steuerung von Anzeige-LEDs
  • Erhöhen Sie die Anzahl der Ausgänge an einem Mikrocontroller

Datenblätter

Funktionales Blockdiagramm

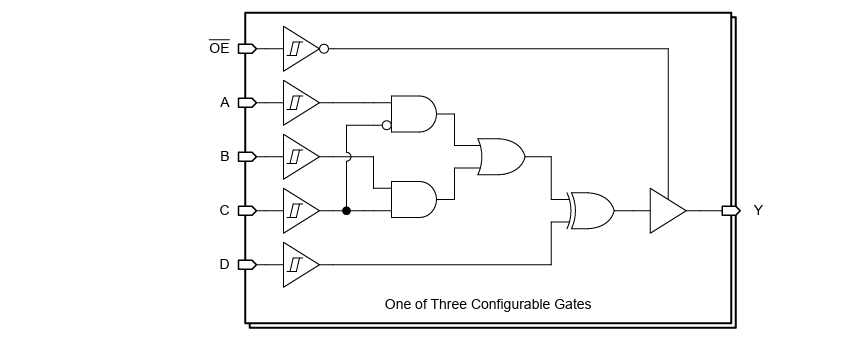

Blockdiagramm - Texas Instruments SN74LV3T99/-Q1 Mehrfunktionsgatter

LVxT Eingangsspannungspegel

Leistungsdiagramm - Texas Instruments SN74LV3T99/-Q1 Mehrfunktionsgatter
Veröffentlichungsdatum: 2026-02-17 | Aktualisiert: 2026-02-23
