Texas Instruments SN75ALS174A Vierfache Differential-Leitungstreiber
Texas Instruments SN75ALS174A Vierfache Differential-Leitungstreiber sind optimiert für ausgewogene Mehrpunkt-Busübertragungen mit Raten von bis zu 20 MBit/s. Die SN75ALS174A ist für die Erfüllung der Anforderungen von ANSI-Standards EIA/TIA-422-B und RS-485 ausgelegt. Die Treiber sind ideal für Party-Line-Applikationen in lauten Umgebungen über breite positive und negative Gleichtakt-Ausgangsspannungsbereiche. Schutz vor Leitungsstörungsbedingungen auf der Übertragungsbuslinie wird bereitgestellt durch positive und negative Strombegrenzung und thermale Ausschaltfunktionen. Abschaltung erfolgt bei einer Sperrschichttemperatur von etwa 150 °C. Der SN75ALS174A hat einen Betriebstemperaturbereich von 0 °C bis 70 °C.
Merkmale
- Erfüllt bzw. übertrifft die Anforderungen von ANSI EIA/TIA-422-B und RS-485
- Schnelle fortschrittliche Schottky-Schaltkreise mit geringem Stromverbrauch
- Entwickelt für einen Betrieb mit bis zu 20 MBit/s in sowohl seriellen als auch parallelen Applikationen
- Entwickelt für Mehrpunkt-Übertragungen auf langen Busleitungen in lauten Umgebungen
- Breite Bereiche für positive und negative Eingangs-/Ausgangs-Buspannung
- Treiber-Ausgangskapazität: 60 mA
- Übertemperaturschutz
- Positive und negative Treiber-Strombegrenzung
- Niedrige Versorgungsstromanforderungen von max. 55 mA
- Funktional austauschbar mit SN75174
Applikationen
- Motorantriebe
- Fabrikautomatisierung und Steuerung

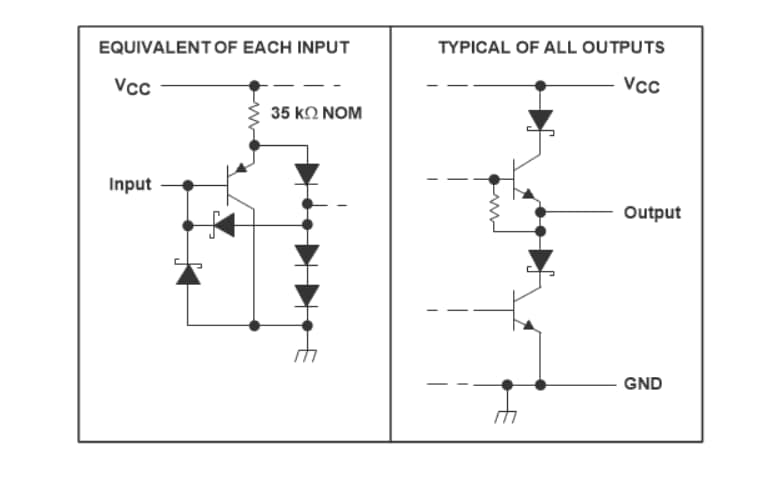

Blockdiagramm
