Texas Instruments TCA39416EVM Evaluierungsmodul
Das Texas Instruments TCA39416EVM Evaluierungsmodul ist zur Evaluierung der Funktionsweise des TCA39416 ausgelegt. Der TCA39416 ist ein I3C-Umsetzer mit extrem niedriger Spannung und Anstiegszeitbeschleunigern. Der TI TCA39416EVM bietet umschaltbare Ladebedingungen durch Steckbrücken-Verbindungen zu Pull-Up-Widerständen und Buskapazitäten. Diese Funktion ermöglicht den Benutzern, das Betriebsverhalten dieses Bauelements in einem System effizient zu testen.
Merkmale
- Steckbrücken, um eine höhere Bus-Ladekapazität zu ermöglichen
- Steckbrücken zur Aktivierung von externen Pull-up-Widerständen
- SMA-Buchsen für sauberere Verbindungen zu Evaluierungsgeräten
Verwandte Produkte
Texas Instruments TCA39416 I3C-Umsetzer
Richtungsloser Spannungspegelumsetzer, der speziell für die Umsetzung von logischen Spannungspegeln entwickelt wurde.
Power-Setup

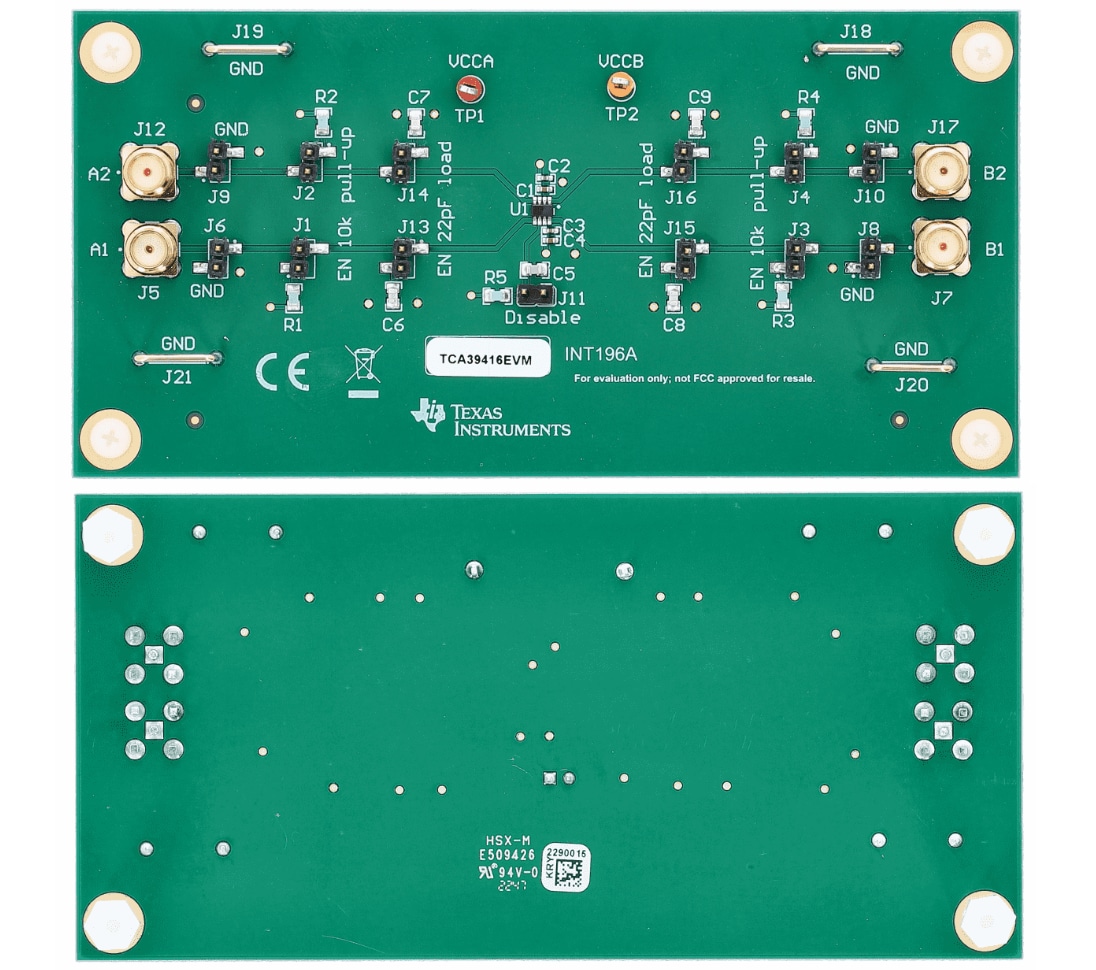

PCB-Layout
Veröffentlichungsdatum: 2023-03-02
| Aktualisiert: 2023-03-10
