Texas Instruments TCAN1046ADEVM Evaluierungsmodul
Das TCAN1046ADEVM Evaluierungsmodul von Texas Instruments ist ein Evaluierungsmodul (EVM) zum Testen des Betriebsverhaltens des TCAN1046A und TCAN1046AV in einem D-Gehäuse. Die TCAN1046A und TCAN1046AV Automotive-Hochgeschwindigkeits-Dual-CAN-Transceiver erfüllen die Anforderungen der Physical Layer gemäß der ISO 11898-2:2016 Hochgeschwindigkeits-CAN-Spezifikation. Die CAN-Busse sind über Testpunkte, 100-mil-Stiftleisten oder einen DB9-Steckverbinder einfach zugänglich und für eine optimale Leistung symmetrisch ausgelegt. Alle IC-Signale sind über Steckbrücken-Verbindungen verfügbar und die Modi werden mühelos durch die Platzierung von Steckbrücken übertragen.
Merkmale
- Fähigkeit, die V- und Nicht-V-Version des Bauteils gleichzeitig zu testen
- Mehrere Verbindungsoptionen ermöglichen die gleichzeitige Evaluierung des Bauteils mit verschiedenen Instrumenten
- Die On-Board-Steckbrücken erleichtern das Wechseln des Bauteilzustands von dem Normal- in den Standby-Modus
- Enthält LEDs für eine schnelle Überprüfung der Stromverbindungen
Verwandte Produkte
Texas Instruments TCAN1046V-Q1/TCAN1048V-Q1 Automotive-Transceiver
Erfüllt die Anforderungen der Physical Layer gemäß der ISO 11898-2:2016 Hochgeschwindigkeits-CAN-Spezifikation.

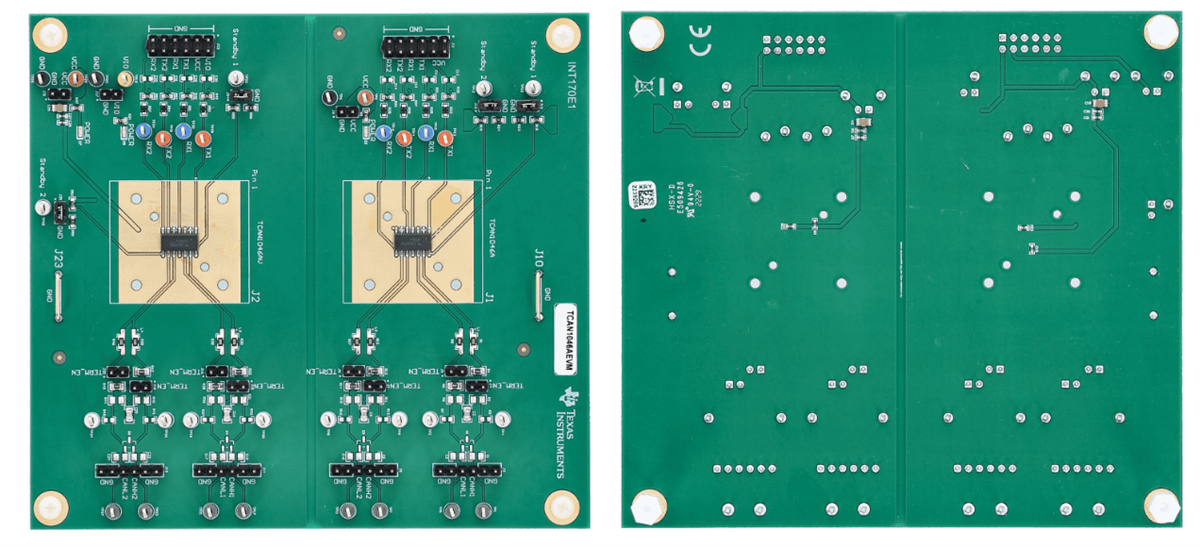

PCB-Layout
