Texas Instruments TLC6983EVM LED-Treiber-Evaluierungsmodul
Das Texas Instruments TLC6983EVM LED-Treiber-Evaluierungsmodul (EVM) wird als Referenz für die technische Demonstration und die Evaluierung des TLC6983 verwendet. Der TLC6983 ist ein hochintegrierter LED-Display-Treiber mit gemeinsamer Kathodenmatrix, 48 Konstantstromquellen und 16 Scan-FETs. Ein einzelner TLC6983 ist in der Lage, 16 x 16 RGB-LED-Pixel anzusteuern, während durch das Stapeln von zwei TLC6983s 32 × 32 RGB-LED-Pixel angesteuert werden können. Das TLC6983EVM von Texas Instruments kann als Grundfunktion für LED-Displays mit engem Pixel-Rastermaß (Narrow Pixel Pitch, NPP) sowie für Mini- und Mikro-LED-Produkte verwendet werden.
Merkmale
- 48 Stromquellenkanäle von 0,2 mA bis 20 mA
- 16 Scan-Leitungsschalter mit 190 mΩ RDS(ON)
- Extrem geringer Stromverbrauch
- Hochgeschwindigkeits-Continuous-Clock-Series-Interface mit niedriger EMI

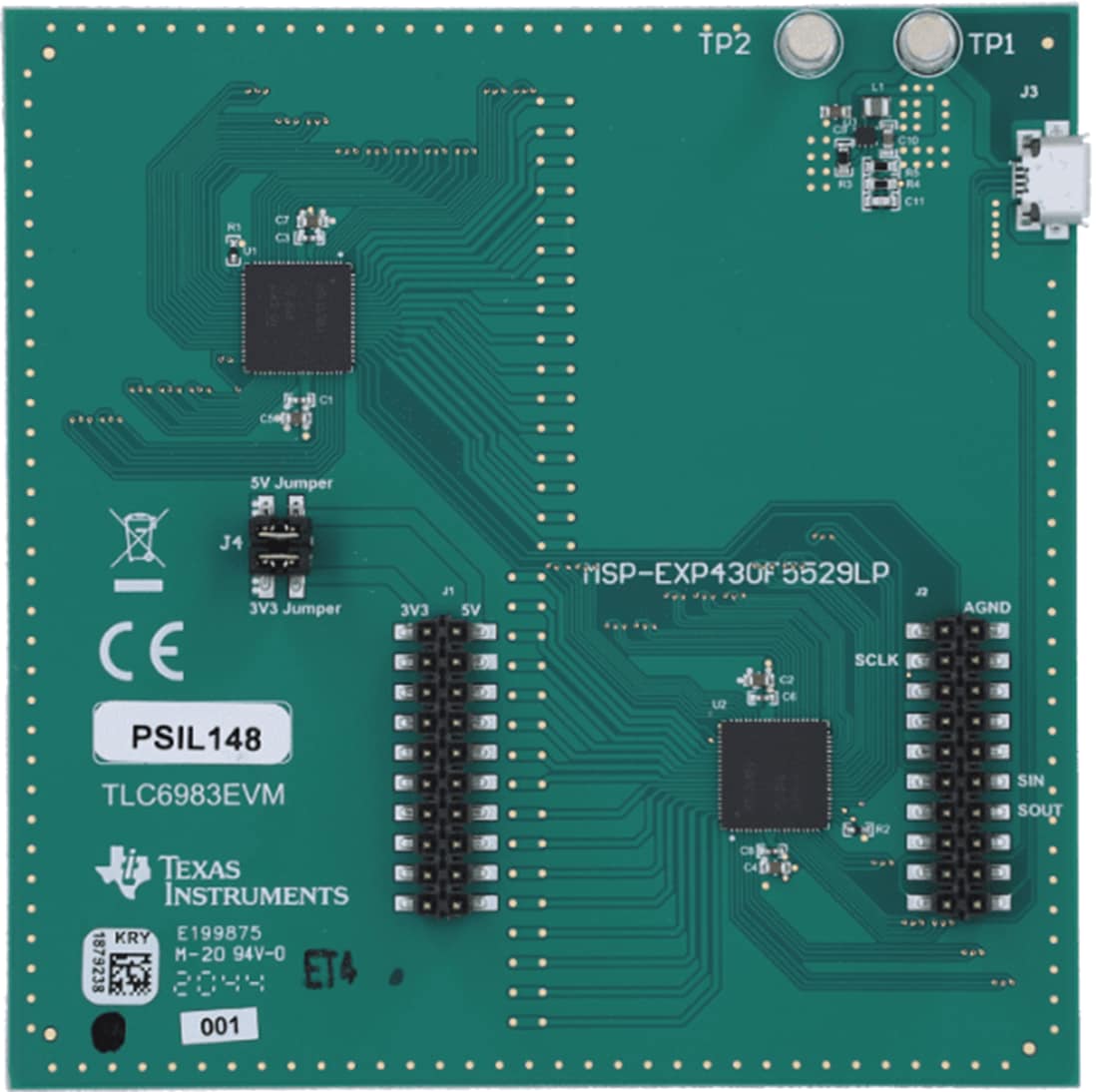

Board-Layout
Verwandtes Produkt
Texas Instruments TLC6983 LED-Display-Treiber
LED-Display-Treiber mit gemeinsamer Kathodenmatrix mit 48 Konstantstromquellen und 16 Scan-FETs.
Verwandtes Development Tool
Texas Instruments USB-LaunchPad Test-Kit MSP430
Einfach zu verwendendes Entwicklungsmodul auf Basis des Mikrocontrollers MSP430F5529.
Veröffentlichungsdatum: 2023-05-01
| Aktualisiert: 2023-05-09
