Texas Instruments TLV773 Linearer Low-Dropout-Regler (LDO)
Der Texas Instruments TLV773 Low-Dropout (LDO) Linearregler kann einen Ausgangsstrom von 300 mA liefern. Dieser LDO soll eine Spannungsquelle mit hohem PSRR liefern und bietet gleichzeitig ein Last- und Leitungsübergangsverhalten, das den Anforderungen verschiedener Schaltungen gerecht wird. Mit einem Eingangsspannungsbereich von 1,4 V bis 5,5 V und einem Ausgangsspannungsbereich von 0,6 V bis 3,3 Vist der TLV773 so flexibel, dass er in zahlreichen Anwendungen eingesetzt werden kann.
Der Texas Instruments TLV773 verfügt über eine interne Soft-Start-Schaltung, um einen übermäßigen Einschaltstrom zu vermeiden und so den Eingangsspannungsabfall während des Starts zu minimieren. Ein aktiver Pulldown-Schaltkreis entlädt den Ausgang schnell, wenn der LDO deaktiviert wird und sorgt für einen bekannten Startzustand. Der EN-Eingang ermöglicht ein externes Logiksignal zur Aktivierung oder Deaktivierung des geregelten Ausgangs. Der LDO ist mit kleinen Keramikkondensatoren stabil, was eine geringe Gesamtgröße des Gehäuses ermöglicht. Der Sperrschichttemperaturbereich liegt zwischen -40°C und +85 °C. Dieser LDO ist in den Standardgehäusen SOT-23 (DBV) und 1mm×1mm X2SON (DQN) erhältlich.
Merkmale
- 55 dB (1 MHz) hohe PSRR
- VIN-Bereich: 1,4 V bis 5,5 V
- Fester Ausgangsspannungsbereich von 0,6 V bis 3,3 V
- 1 % Genauigkeit der Ausgangsspannung
- Niedrige Dropout-Spannung
- 180 mV bei 300 mA (3,3 VOUT, DQN-Gehäuse)
- Foldback Strombegrenzung
- Aktiver Ausgangspulldown-Widerstand
- Gehäuse
- 1 mm ×1 mm, 4-polig X2SON (DQN)
- 5-polig SOT-23 (DBV)
Applikationen
- Smartphones
- Tablet-PCs
- Spielkonsolen
- Notebooks
- Streaming-Mediaplayer
- Set-Top-Boxen
- Kameramodule
Verwandtes Development Tool
Texas Instruments MULTIPKGLDOEVM-823 LDO-Regler-Evaluierungsmodul
Hilft beim Testen der Funktionsweise und der Leistungsfähigkeit mehrerer gängiger Linearregler.
Verwandte Regler
Texas Instruments TLV774 Low-Dropout-Linearregler (LDO)
Zur Bereitstellung einer Spannungsquelle mit hohem PSRR und einer Ausgangsspannungsgenauigkeit von 2 % ausgelegt.
Texas Instruments TLV770 Low-Dropout (LDO)-Linearregler
Bieten eine Spannungsquelle mit hoher PSRR von 55 dB (1 MHz) und 2 % Ausgangsspannungsgenauigkeit.

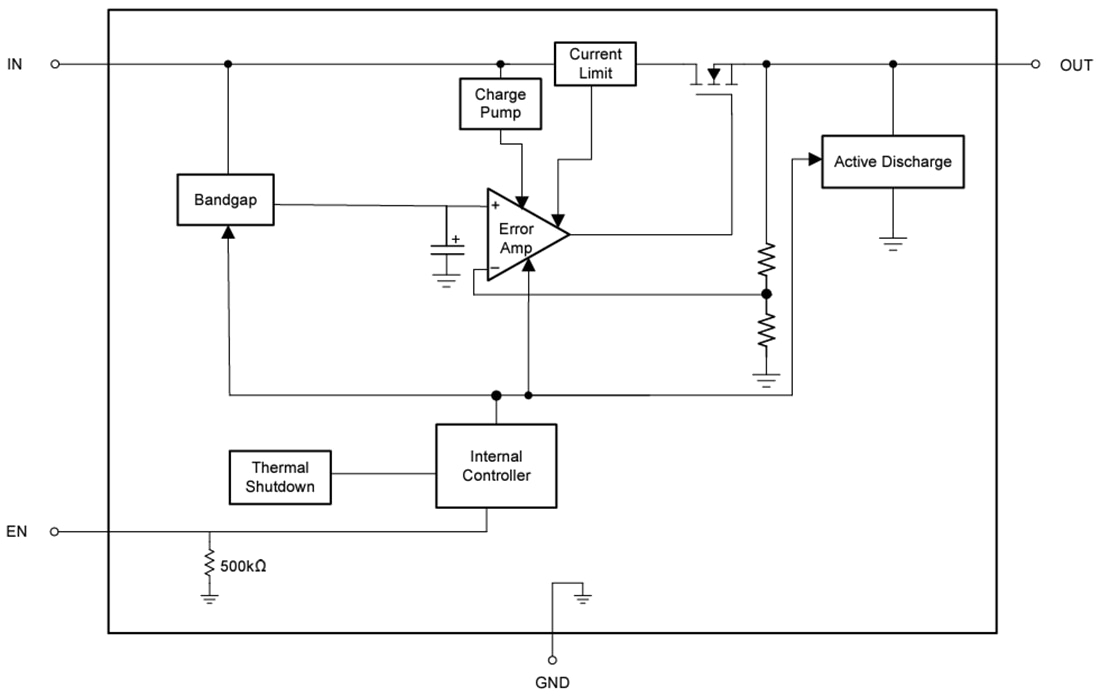

Funktionales Blockdiagramm
