Texas Instruments TMAG5124 Hall-Effekt-Schaltersensor
Der Texas Instruments TMAG5124 Hall-Effekt-Sensor ist ein Hall-Effekt-Sensor mit hoher Genauigkeit und einer 2-Draht-Schnittstelle, der für Industrie-Designs ausgelegt ist. Der TMAG5124 integriert eine Stromquelle, die je nach Wert des auf das Bauteil einwirkenden Magnetfelds zwischen zwei Stufen umschaltet. Während der hohe Wert festgelegt ist, kann der niedrige Wert aus zwei Bereichen ausgewählt werden. Diese Art von Schnittstelle ermöglicht eine robuste Kommunikation zwischen Sensor und Controller, erlaubt Übertragungen über große Entfernungen, hilft bei der Erkennung von Unterbrechungen und beschränkt die Anzahl der Drähte auf zwei.

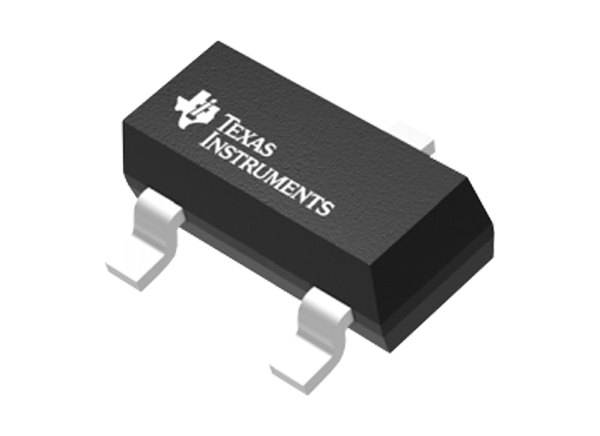

Der TMAG5124 von Texas Instruments ist in einem 3-Pin-SOT-23-Gehäuse verfügbar. Obwohl drei Pins im Gehäuse vorhanden sind, benötigt das Bauteil zum Betrieb nur die Pins VCC und GND. Der Strom kann von jedem dieser Pins gemessen werden, wodurch eine High- oder Low-Side-Konfiguration entsteht. Verschiedene Produktausführungen ermöglichen die Auswahl verschiedener Stufen der magnetischen Empfindlichkeit, um applikationsspezifischen Anforderungen gerecht zu werden. Der große Betriebsspannungsbereich und der Verpolungsschutz des TMAG5124 sind für eine große Auswahl von Industrieapplikationen ausgelegt.
Merkmale
- Hall-Effekt-Schalter mit 2-Draht-Schnittstelle
- Niedrigpegel-Ausgangsspannungsoptionen
- TMAG5124A/B/C/D (3,5 mA)
- TMAG5124E/F/G/H (6 mA)
- Magnetische Empfindlichkeit
- TMAG5124A/E (4 mT (typisch))
- TMAG5124B/F (6 mT (typisch))
- TMAG5124C/G (10 mT (typisch))
- TMAG5124D/H (15 mT (typisch))
- Schnell-Erfassungsbandbreite: 40 kHz
- Unterstützt einen großen Spannungsbereich
- Betriebsbereich: 2,5 V bis 38 V VCC
- Es ist kein externer Regler erforderlich
- Großer Betriebstemperaturbereich
- Umgebungsbetriebstemperaturbereich: -40 °C bis +125 °C
- Schutzfunktionen
- Unterstützt einen Lastabwurf von bis zu 40 V
- Verpolungsschutz
- SOT-23-Gehäuseoption
Applikationen
- Industrie-Robotik
- Fabrikautomatisierung und -steuerung
- Messung der Durchflussmenge von Flüssigkeiten
- Medizinische Geräte
- Off-Board-Abtastung
Weitere Ressourcen

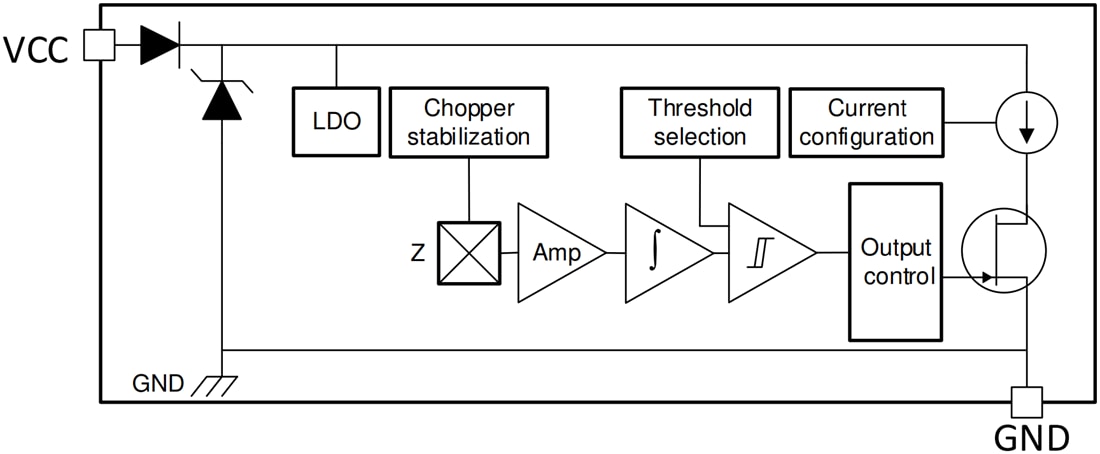

Funktionales Blockdiagramm
Verwandte Development Tools
Texas Instruments TMAG5124EVM Hall-Effekt-Schalter-Evaluierungsmodul
Evaluiert den TMAG5124 Hochspannungs-Präzisions-Zweidraht-Schalter (Stromausgang).
Texas Instruments HALL-ADAPTER-EVM Hall-Sensor-Evaluierungsmodul
Beschleunigt Ihren Schalter, das Latch und das Prototyping und Testen des linearen Hall-Sensors.
