Texas Instruments TMAG5230 Z-Achsen-Hall-Effekt-Schalter
Der Texas Instruments TMAG5230 Z-Achsen-Hall-Effekt-Schalter ist ideal für Applikationen zur magnetischen Positionserkennung. Der Schalter ist in einem DSBGA-Gehäuse (WCSP) mit ultrakleinem Formfaktor erhältlich, das sowohl omnipolare als auch unipolare Ausgänge unterstützt. Der TMAG5230 unterstützt mehrere Kombinationen von Schwellenwerten für hohe Empfindlichkeit sowie verschiedenen Abtastraten und ermöglicht so ein flexibles Systemdesign für die Magnetauswahl, die Empfindlichkeit und den Leistungsbedarf.
Der TI TMAG5230 Z-Achsen-Hall-Effekt-Schalter ist mit einem Push-Pull-Ausgang erhältlich, sodass kein externer Pull-up-Widerstand benötigt wird, oder mit einem Open-Drain-Ausgang, der die Verwendung einer von der TMAG5230 Versorgung abweichenden I/O-Spannung ermöglicht. Der Open-Drain-Ausgang unterstützt Spannungen über VCC, wodurch die Notwendigkeit einer Leistungssequenzierung entfällt.
Merkmale
- Temperaturbereich von -40 °C bis 125 °C
- Erkennung von Magnetpolen:
- Omnipolar
- Dual unipolar
- Ausgangstyp:
- Push-Pull
- Open-Drain
- Versorgungsspannungsbereich von 1,65 V bis 5,5 V
- Aktiver Ausgangszustand (wenn B>BOP): niedrig (Vol)
- -2,4 mT bis 24 mT magnetische Arbeitspunkte (BOP)
- Geringer durchschnittlicher Stromverbrauch von 1,6 pA
- Abtastrate von -1,25 Hz bis 2,5 kHz
- Industriestandard 4-Pin-DSBGA-Gehäuse
Applikationen
- Tablet-PCs
- Smartphones
- Notebooks
- Ohrhörer
- AR/VR-Brillen
- Digitalkameras

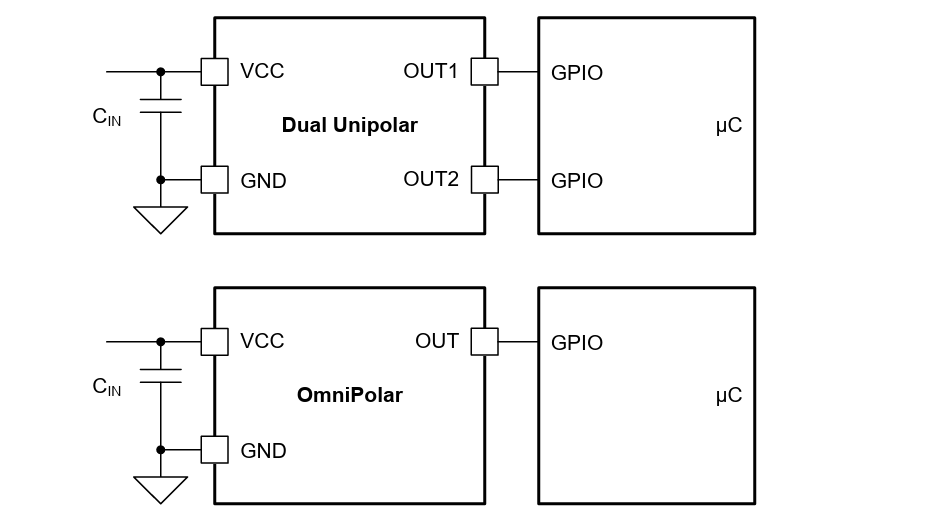

Vereinfachtes Schaltschema
