Texas Instruments TMDSCNCD280039C ControlCARD-Evaluierungsmodul
Das TMDSCNCD280039C ControlCARD-Evaluierungsmodul (evm) von Texas Instruments ist ein kostengünstiges Evaluierungs- und Development Board für die TI C2000™ MCU-Baureihe von F28003x Bauteilen. Es wird mit einem HSEC180 (180-poliger Hochgeschwindigkeits-Edge-Steckverbinder) geliefert und eignet sich als controlCARD hervorragend für die anfängliche Evaluierung und das Prototyping. Für die Evaluierung des TMDSCNCD280039C von Texas Instruments ist eine 180-polige Docking-Station TMDSHSECDOCK erforderlich, die separat erworben werden kann.
Merkmale
- Hardware-Funktionen
- Eine isolierte XDS100 USB-zu-JTAG-Fehlerbehebungssonde ermöglicht eine In-System-Programmierung und -Debugging in Echtzeit
- 180-Pin-controlCARD-HSEC-Standardschnittstelle
- Analoge I/O-, digitale I/O- und JTAG-Signale auf der Kartenschnittstelle
- Hardware-Dateien befinden sich in C2000Ware unter boards\controlCARDs\TMDSCNCD280039C
- Software-Funktionen
- Kostenloses Herunterladen von Code Composer Studio IDE
- Kostenloses Herunterladen von C2000Ware für Bauteiltreiber und Beispielprojekte
- DigitalPower SDK und powerSUITE
- MotorControl-SDK
Lieferumfang Kit
- TMDSCNCD280039C Evaluierungsboard
- USB Typ-A Stecker auf USB Typ-C® Stecker Kabel
Software
- C2000WARE — C2000Ware für C2000 MCUs
- C2000WARE-DIGITALPOWER-SDK - DigitalPower Software-Entwicklungskit (SDK) für C2000™ MCUs
- C2000WARE-MOTORCONTROL-SDK - MotorControl Software-Entwicklungskit (SDK) für C2000™ MCUs
- CCSTUDIO-C2000 – Code Composer Studio (CCS) Integrierte Entwicklungsumgebung (IDE) für C2000-Mikrocontroller
- POWERSUITE – powerSUITE-Software-Tools für digitale Stromversorgungen für C2000™ MCUs
Videos

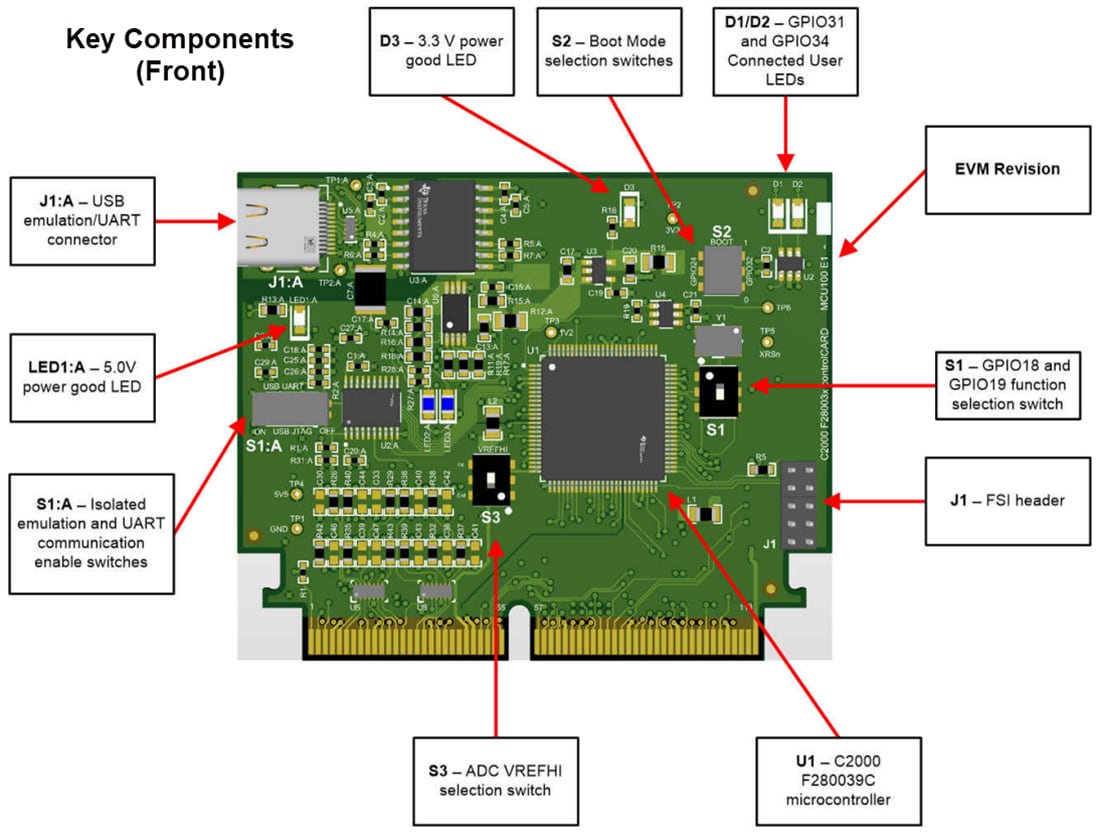

Hauptkomponenten – Vorderseite

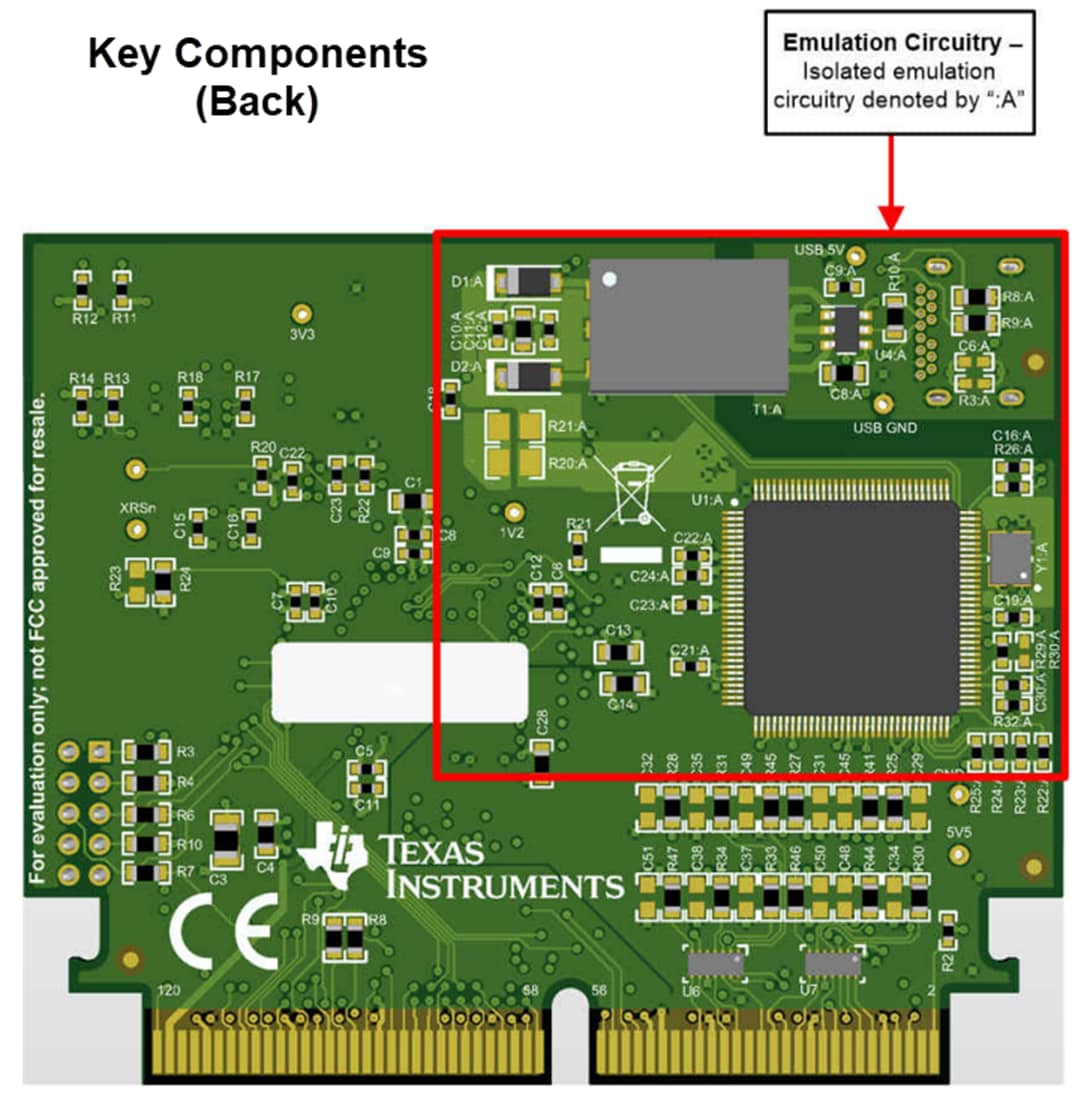

Hauptkomponenten — Rückseite
