Texas Instruments TMUX1237 SPDT-Universal-Schalter
Der SPDT-Allzweckschalter TMUX1237 von Texas Instruments ist ein 2:1-Einfachpol-Doppelumschalter (SPDT), der einen breiten Betriebsbereich von 1,08 V bis 5,5 V unterstützt. Das Bauelement unterstützt bidirektionale analoge und digitale Signale an den Source- (Sx) und Drain-Pins (D), die von GND bis VDD. Der Zustand des Select-Pins (SEL) steuert, welcher der beiden Source-Pins mit dem Drain-Pin verbunden ist. Darüber hinaus hat der TMUX1237 einen niedrigen Versorgungsstrom von 7 nA, wodurch das Gerät in einer Vielzahl von Handheld- oder Low-Power-Anwendungen eingesetzt werden kann.
Der TMUX1237 von Texas Instruments verbessert die Systemzuverlässigkeit, indem er Überschwinger eliminiert, die in einem System durch das Umschalten zwischen zwei Spannungspegeln an den Source-Pins (Sx) auftreten können. Der TMUX1237 hält ebenfalls schnelle Schaltzeiten aufrecht und verbessert die Systemleistung für verschiedene Applikationen, von Kommunikationsausrüstungen bis zur Gebäudeautomation. Alle Logikeingänge haben logikkompatible Schwellenwerte von 1,8 V, wodurch sowohl TTL- als auch CMOS-Logikkompatibilität beim Betrieb im gültigen Versorgungsspannungsbereich gewährleistet wird. Eine ausfallsichere Logikschaltung ermöglicht es, dass die Spannungen an den Steuerpins vor den Versorgungspins angelegt werden, wodurch das Gerät vor möglichen Schäden geschützt wird.
Merkmale
- Keine Überschwingung beim Schalten von Eingängen
- Rail-to-Rail-Betrieb
- Bidirektionaler Signalpfad
- Kompatibel mit 1,8-V-Logikschaltung
- Ausfallsichere Logikschaltung
- Niedriger Einschaltwiderstand von 3 Ω
- Großer Versorgungsbereich: 1,08 V bis 5,5 V
- Betriebstemperatur: -40 °C bis +125 °C
- Niedriger Versorgungsstrom: 7 nA
- Unterbrechungsschaltung
- ESD-Schutz: 2.000 V (HBM)
Applikationen
- Analoges und digitales Schalten
- I2C- und SPI-BUS-Multiplexing
- Fernsteuergeräte für Funk (RRU)
- Aktives mMIMO-Antennensystem (AAS)
- Rack-Server
- Netzwerkschnittstellenkarte (NIC)
- Barcode-Scanner
- Gebäudeautomatisierung
- Analoges Eingangsmodul
- Motorantriebe
- Videoüberwachung
- Elektronische Kassensysteme
- Desktop-PC
- Haushaltsgeräte

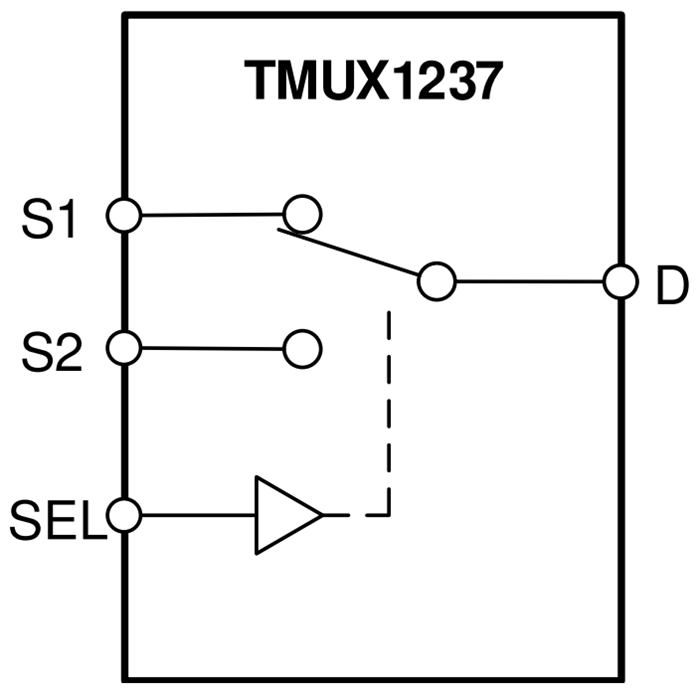

Funktionales Blockdiagramm
