Texas Instruments TMUX1248 2:1-SPDT-Universal-Schalter
Der Texas Instruments TMUX1248 2:1-SPDT-Universalschalter unterstützt bidirektionale analoge und digitale Signale an den Source- (Sx) und Drain-Pins (D) im Bereich von GND bis VDD. Der Status des Auswahl-Pins (SEL) legt fest, welcher der beiden Quellen-Pins mit dem Drain-Pin verbunden ist. Der TMUX1248 von TI bietet einen niedrigen Versorgungsstrom von 7 nA, wodurch der Baustein in einer Vielzahl von Handheld- oder Low-Power-Applikationen eingesetzt werden kann.
Das Bauteil bietet eine Unterbrechungsschaltung, die das System robuster macht, indem es verhindert, dass Quellsignale während Schaltereignissen kurzgeschlossen werden. Die Unterbrechungsschaltung verhindert, dass beide Quell-Pins gleichzeitig aktiviert werden.
Alle Logikeingänge verfügen über Logik-kompatible Schwellenwerte von 1,8 V, die den Betrieb mit Niederspannungs-Logiksignalen ermöglichen. Die ausfallsichere Logik-Schaltung erlaubt es, Spannungen an den Steuerpins vor dem Versorgungspin oder mit einer höheren Spannung als dem Versorgungspin anzulegen – bis zu 5,5 V – und schützt so den TMUX1248 vor möglichen Schäden.
Der TMUX1248 Schalter unterstützt einen großen Betriebsbereich von 1,08 V bis 5,5 V und ist in einem SC70-Gehäuse untergebracht.
Merkmale
- Rail-to-Rail-Betrieb
- Bidirektionaler Signalpfad
- Kompatibel mit 1,8-Volt-Logikschaltung
- Ausfallsichere Logikschaltung
- Eingangsüberspannung Toleranz: 5,5 V
- Niedriger Einschaltwiderstand von 3 Ω
- Großer Versorgungsbereich: 1,08 V bis 5,5 V
- Betriebstemperatur: -40 °C bis +125 °C
- Niedriger Versorgungsstrom: 7 nA
- Unterbrechungsschaltung
Applikationen
- Analog- und Digitalschaltung
- I2C- und SPI-Bus-Multiplexing
- Rack-Server
- Netzwerkschnittstellenkarte (NIC)
- Barcode-Scanner
- Gebäudeautomatisierung
- Analoges Eingangsmodul
- Motorantriebe
- Videoüberwachung
- Elektronische Kassensysteme
- Desktop-PC
- Haushaltsgeräte
Blockdiagramm

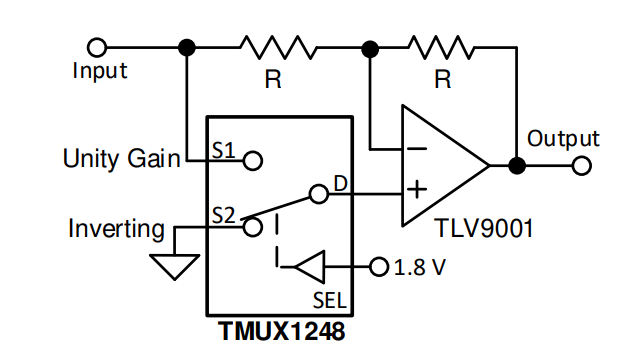

Applikationsbeispiel
