Texas Instruments TMUX1574 2:1-SPDT-Vierkanal-Schalter
Der Texas Instruments TMUX1574 2:1-SPDT-Vierkanal-Schalter verfügt über einen großen Betriebsversorgungsbereich von 1,5 V bis 5,5 V und ermöglicht den Einsatz in einer großen Auswahl von Applikationen. Dieses Applikationen reichen von Servern und Kommunikationsausrüstungen bis hin zu Industrieapplikationen. Das Bauteil unterstützt bidirektionale analoge und digitale Signale auf den Quellen- (SxA, SxB) und Drain-Pins (Dx) und kann Signale über einer Versorgung von VDD x 2 mit einer maximalen Eingangs-/Ausgangsspannung von 5,5 V übertragen.
Der Ausschaltschutz von bis zu 3,6 V auf dem Signalpfad des TMUX1574 bietet eine Isolierung, wenn die Versorgungsspannung entfernt wird (VDD = 0 V). Ohne diese Schutzfunktion können die Schalter über eine interne ESD-Diode wieder Strom in die Versorgungsschiene einspeisen und möglicherweise Schäden am System verursachen.
Die ausfallsichere Logikschaltung ermöglicht, dass Spannungen vor dem Versorgungspin auf die Steuerpins angelegt werden können. Dadurch wird das Bauteil vor möglichen Schäden geschützt. Alle Steuereingänge verfügen über Logik-kompatible Schwellenwerte von 1,8 V, die bei Betrieb im gültigen Versorgungsspannungsbereich sowohl TTL- als auch CMOS-Logik-Kompatibilität gewährleisten. Der integrierte Pull-Down-Widerstand auf den Logikpins macht externe Komponenten überflüssig und trägt zur Reduzierung der Systemgröße und der Kosten bei.
Merkmale
- Großer Versorgungsbereich: 1,5 V bis 5,5 V
- Niedrige Kapazität bei Betrieb: 7,5 pF
- Niedriger Einschaltwiderstand: 2 Ω
- Hohe Bandbreite: 2 GHz
- Betriebstemperatur: -40 °C bis + 125 °C
- Kompatibel mit 1,8-V-Logikschaltung
- Unterstützt die Eingangsspannung über die Versorgung hinaus
- Integrierter Pull-Down-Widerstand auf Logikpins
- Bidirektionaler Signalpfad
- Ausfallsichere Logikschaltung
- Ausschaltschutz bis zu 3,6-V-Signalen
- Pinbelegung kompatibel mit SN74CBTLV3257
Applikationen
- Server
- Rechenzentrum-Schalter und -Router
- Drahtlose Infrastruktur
- PC/Notebooks
- Gebäudeautomatisierung
- Netzinfrastruktur
- ePOS
- Haushaltsgeräte
- Gemeinsame Flash-Speichernutzung
- JTAG-Multiplexing
- SPI-Multiplexing

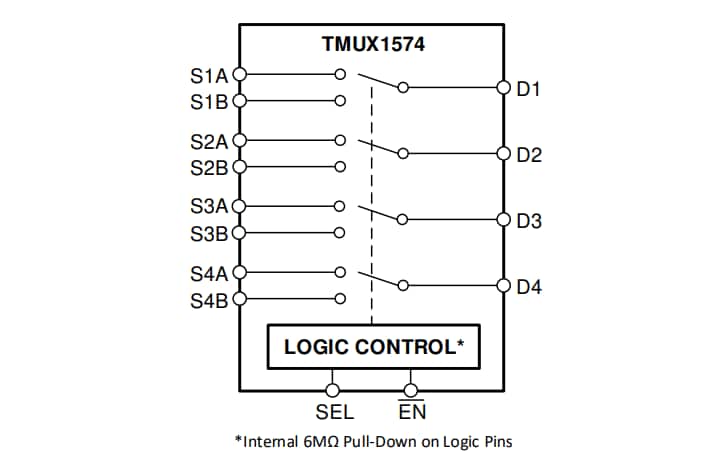

Funktionales Blockdiagramm
Evaluierungsboard
Texas Instruments 16DYYPWEVM Testboard
Bietet einen dualen Footprint für SOT-23-THIN- (DYY) und TSSOP-Gehäuse (PW).
