Texas Instruments TMUX4827YBHEVM Evaluierungsmodul
Das TMUX4827YBHEVM Evaluierungsmodul von Texas Instruments ist zur Evaluierung der Funktionsweise und der Leistung des TMU4827 konfiguriert. Die TMUX4827 Multiplexer sind in einem 9-Pin-YBH-Gehäuse verfügbar, das auf das TMUX4827YBHEVM Evaluierungsmodul gelötet ist. Das TMUX4827YBHEVM von TI ermöglicht Ingenieuren die Evaluierung des TMUX4827 mit Audiosignalen über On-Board-Audiobuchsen. Außerdem sind Testpunkte auf dem Board vorhanden, um das Testen von Signalen zu ermöglichen, die keine Audiosignale sind.
Merkmale
- TMUX4827YBH auf dem Board vorgelötet
- 2 Entkopplungskondensatoren für die Stromversorgung von VDD zur Masse (1 µF 0402; 0,1 µF 0402)
- 6 Testpunkte auf I/Os für die Unterstützung der vollen TMUX4827 Strombelastbarkeit
- 7 zusätzliche GND-Testpunkte für eine einfache Sondierung
- 1 3-Pin-Stiftleiste zum Verbinden/Trennen des Bauteils von der externen Stromversorgung
- 1 3-Pin-Stiftleiste zur Änderung des Signalpfadzustands des Bauteils
PCB-Layout

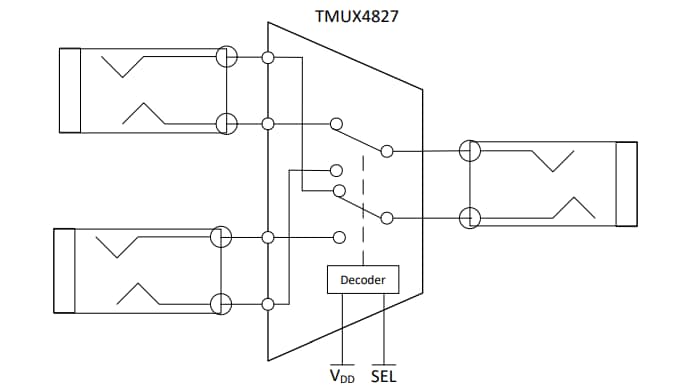

Vereinfachte Schaltung
