Texas Instruments TMUX721xEVM Schalter-Evaluierungsmodul (EVM)
Das Texas Instruments TMUX721xEVM Schalter-Evaluierungsmodul (EVM) unterstützt die Evaluierung der TMUX721x Bauteile im 16-Pin-TSSOP-Gehäuse (PW), einschließlich TMUX7211PWR, TMUX7212PWR und TMUX7213PWR. Dieses Evaluierungsmodul kann für ein schnelles Prototyping und Testen der TMUX721x Bauteile, speziell für DC- und Timing-Parameter, verwendet werden. Die TMUX7211, TMUX7212 und TMUX7213 von Texas Instruments sind Komplementär-Metalloxidhalbleiter(CMOS)-Schalter, die über vier unabhängig voneinander wählbare 1:1-SPST-Schalterkanäle (Single-Pole Single Throw, SPST) verfügen. Diese Bauteile werden mit Dualversorgungen (±4,5 V bis ±22 V), einer Einzelversorgung (4,5 V bis 44 V) oder asymmetrischen Versorgungen (wie z. B. VDD = 12 V, VSS = -5 V) betrieben.
Merkmale
- 35 Testpunkte (einschließlich sieben GND-Testpunkte), die einen einfachen Zugriff für die Messung von Signalen ermöglichen
- Schnelle Prototyping- und Testeinrichtung für die TMUX7211, TMUX7212 und TMUX7213 Bauteile im 16-Pin-TSSOP-Gehäuse (PW)
- Die Flexibilität zur Auswahl des gewünschten ICs zur Evaluierung wird ermöglicht, indem kein bestimmtes Bauteil mit dem Evaluierungsmodul geliefert wird oder auf dieses angelötet ist.
- Unterstützung für Einzelversorgungs- und Dualversorgungsbetrieb
- Sechs Entkopplungskondensatoren (2 × 0,1 μF, 2 × 1 μF und 2 × 10 μF)
- Steckbrücken zu acht Signalleitungen, VDD- und VSS-Stromschienen und Steuersignale
- Acht Pads sind für die Platzierung von SMA-Steckverbindern verfügbar
- Pads sind für Pull-up- oder Pull-down-Widerstände auf Steuersignalpfaden verfügbar
- Pads sind für Überspannungsschutzdioden verfügbar
- 0805-Kondensator-Pads sind auf allen Signalpfaden, die auf die Masse bezogen sind, verfügbar

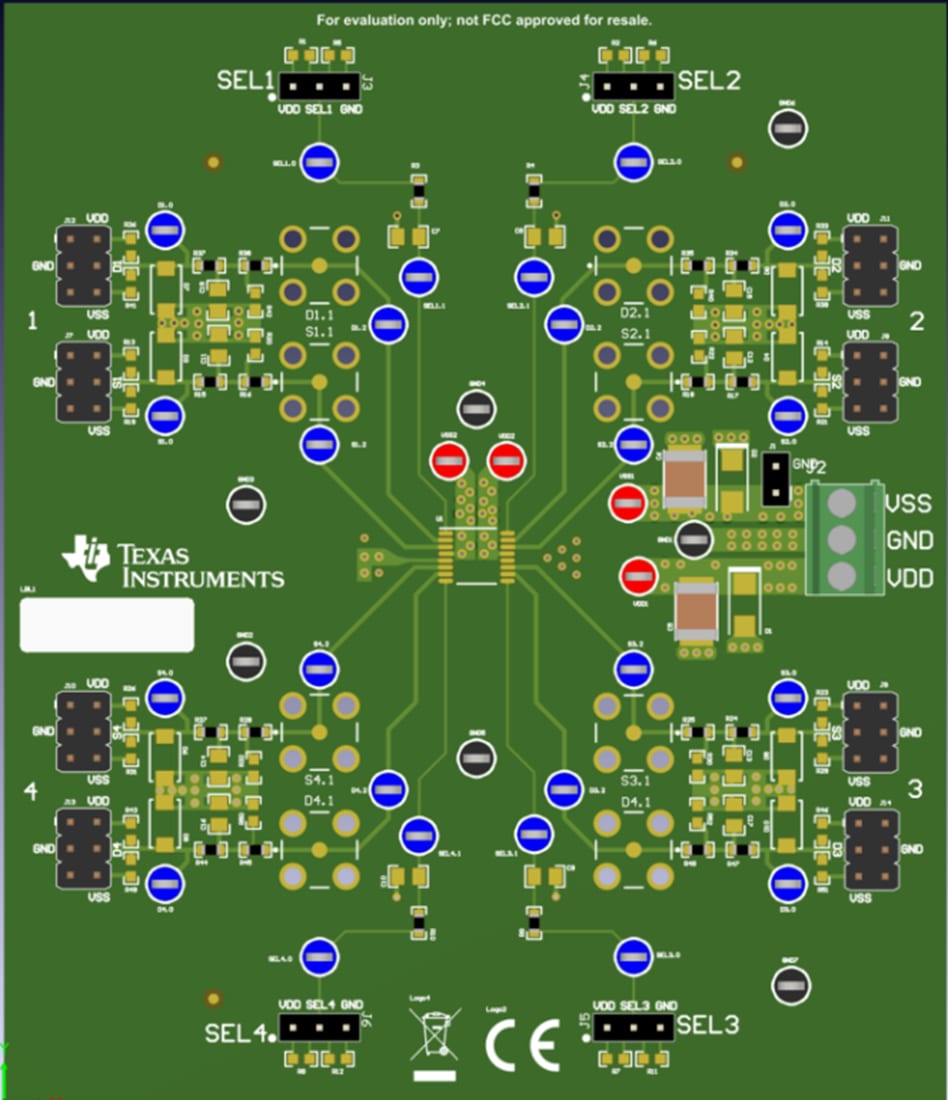

Board-Layout
Verwandtes Produkt
Texas Instruments TMUX721x CMOS-Schalter
CMOS-Schalter mit vier unabhängig voneinander wählbaren 1:1-SPST-Schaltkanälen.
Veröffentlichungsdatum: 2021-03-01
| Aktualisiert: 2022-03-11
