Texas Instruments TMUX7436F Dualer 2:1-Multiplexer

Der Texas Instruments TMUX7436F duale 2:1-Multiplexer ist ein komplementärer analoger Metalloxid-Halbleiter(CMOS)-Multiplexer mit Latch-up-Festigkeit in einem 2:1-Zweikanaldesign. Der TMUX7436F eignet sich hervorragend für den Betrieb mit Dual-Versorgungen (±5 V bis ±22 V), einer Einzelversorgung (8 V bis 44 V) oder asymmetrischen Versorgungen (wie z. B. VDD = 12 V, VSS = -5 V).

Der TMUX7436F duale 2:1-Multiplexer von TI bietet einen Überspannungsschutz in eingeschalteten und ausgeschalteten Zuständen, wodurch sich das TMUX7436F Bauteil hervorragend für Applikationen eignet, bei denen die Stromversorgungssequenzierung nicht präzise gesteuert werden muss.

Merkmale

  • Großer Versorgungsspannungsbereich:
    • Einzelversorgung: 8 V bis 44 V
    • Duale Versorgung: ±5 V bis ±22 V
  • Integrierter Fehlerschutz:
    • ±85 V Überspannungsschutz, Quelle zu Versorgung oder Quelle zu Drain
    • ±60 V Überspannungsschutz
    • ±60 V Ausschaltschutz
    • Interrupt-Flags zur Anzeige des Fehlerstatus
    • Ausgang während eines Fehlers offen geschaltet
  • Latch-up-Immunität durch die Bauweise des Bauteils
  • Human-Body-Model (HBM) ESD-Bewertung: 6 kV
  • Niedriger Einschaltwiderstand: 8,6 Ω (typisch)
  • Flacher Einschaltwiderstand: 10 mΩ (typisch)
  • Logikschaltungs-fähig: 1,8 V
  • Ausfallsichere Logikschaltung von bis zu 44 V unabhängig von der Versorgung
  • Industriestandard-TSSOP- und kleinere WQFN-Gehäuse

Applikationen

  • Fabrikautomatisierung und -steuerung
  • Speicherprogrammierbare Steuerungen (SPS)
  • Analoge Eingangsmodule
  • Halbleiter-Prüfgeräte
  • Batterieprüfgeräte
  • Servoantrieb-Steuermodul
  • Datenerfassungssysteme (DAQ)

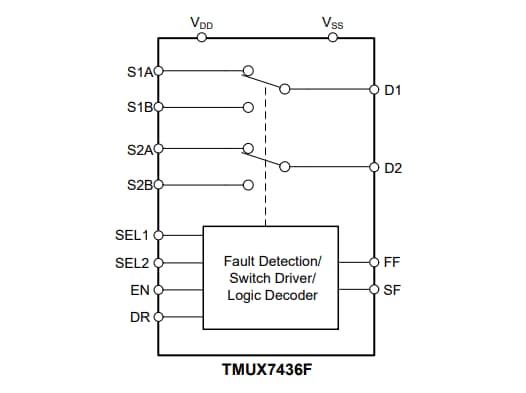

Funktionsdiagramm

Blockdiagramm - Texas Instruments TMUX7436F Dualer 2:1-Multiplexer
