Texas Instruments TPS2116 Prioritärer Leistungs-Multiplexer
Der TPS2116 Prioritärer Leistungs-Multiplexer von Texas Instruments verfügt über eine Nennspannung von 1,6 V bis 5,5 V und einen maximalen Nennstrom von 2,5 A. Das Bauteil verwendet n-Kanal-MOSFETs, um zwischen Versorgungen zu schalten und gleichzeitig eine gesteuerte Anstiegsrate bereitzustellen, wenn die Spannung zuerst angelegt wird. Aufgrund seines niedrigen Ruhezustands von 1,32 uA (typisch) und des niedrigen Standby-Stroms von 50 nA (typisch) eignet sich der TPS2116 hervorragend für Systeme, bei denen eine Batterie mit einem der Eingänge verbunden ist. Diese niedrigen Ströme verlängern die Lebensdauer und den Betrieb der Batterie, wenn sie verwendet wird.
Der TPS2116 von Texas Instruments kann je nach Applikation für zwei verschiedene Schaltverhalten konfiguriert werden. Der automatische Prioritätsmodus priorisiert die Versorgung, die mit VIN1 verbunden ist, und schaltet auf die Sekundärversorgung (VIN2) um, wenn VIN1 fällt. Der manuelle Modus ermöglicht es dem Benutzer, einen GPIO umzuschalten oder das Signal zu aktivieren, um zwischen den Kanälen zu wechseln.
Merkmale
- 1,6V bis 5,5V Eingangsspannungsbereich
- 2,5 A maximaler Dauerstrom
- Einschaltwiderstand: 40 mΩ (typisch)
- VIN2-Standby-Strom: 50 nA (typisch)
- Ruhestrom: 1,32 uA (typisch)
- Umschaltmodi
- Prioritätsmodus
- Manueller Modus
- Gesteuerte Ausgangsanstiegsrate
- 1,3 ms (typisch) bei 3,3 V
- Sperrung des Rückstroms bei VOUT > VINx
- Thermische Abschaltung
Applikationen
- Backupbatterie-Systeme
- Stromzähler (E-Meter)
- Motorantriebe
- Gebäudeautomatisierung

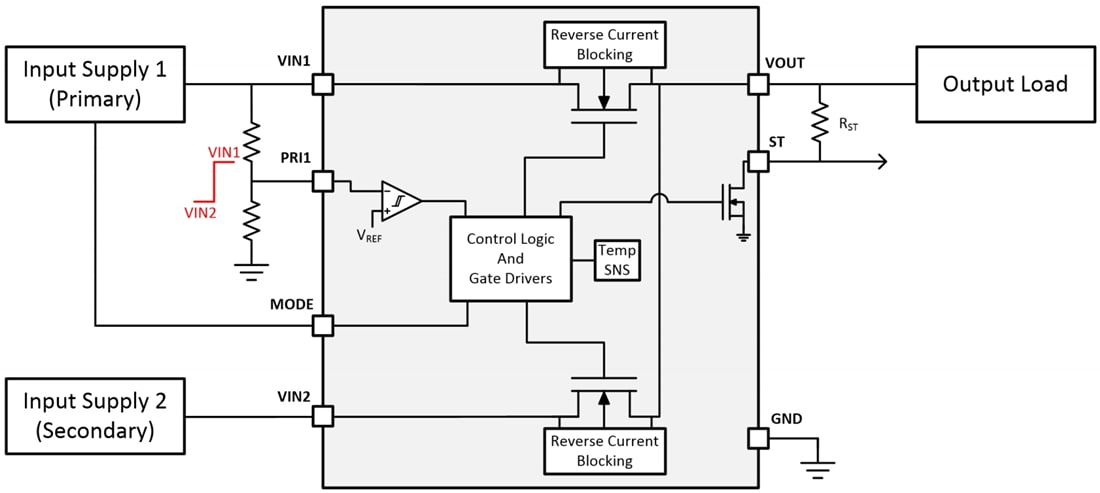

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments TPS2116EVM Multiplexer-Evaluierungsmodul
Getestete Schaltung zur Evaluierung des TPS2116 Leistungsmultiplexers mit Dual-Eingang und Einfachausgang.
