Texas Instruments TPS2117EVM MUX-Evaluierungsmodul (EVM)
Das TPS2117EVM MUX-Evaluierungsmodul (EVM) von Texas Instruments ist eine vollständig bestückte und getestete Schaltung zur Evaluierung des TPS2117 Multiplexers mit niedrigem IQ. Der TPS2117 ist ein Leistungsmultiplexer mit Dual-Eingang und Einfachausgang, der für die automatische oder manuelle Umschaltung zwischen den verfügbaren Eingängen konfiguriert werden kann. Das TPS2117EVM von Texas Instruments ermöglicht dem Benutzer die Konfiguration des TPS2117 Betriebsmodus für die Evaluierung über seinen vollen Nennspannungs- und Nennstrombereich. Ausgang, Eingang und Schaltwellenformen können auf dem Evaluierungsmodul überwacht werden.
Merkmale
- Konfigurierbarer Betriebsmodus
- Eingangsspannungsbereich: 1,6 V bis 5,5 V VIN
- 4 A Maximaler Dauerschaltstrombetrieb
- Onboard-Kondensatoren CIN und COUT
Erforderliche Ausrüstung
- Zwei einstellbare Netzteile, 0 V bis 6 V bei maximal 4 A
- Oszilloskop
- Eine passive oder aktive Last

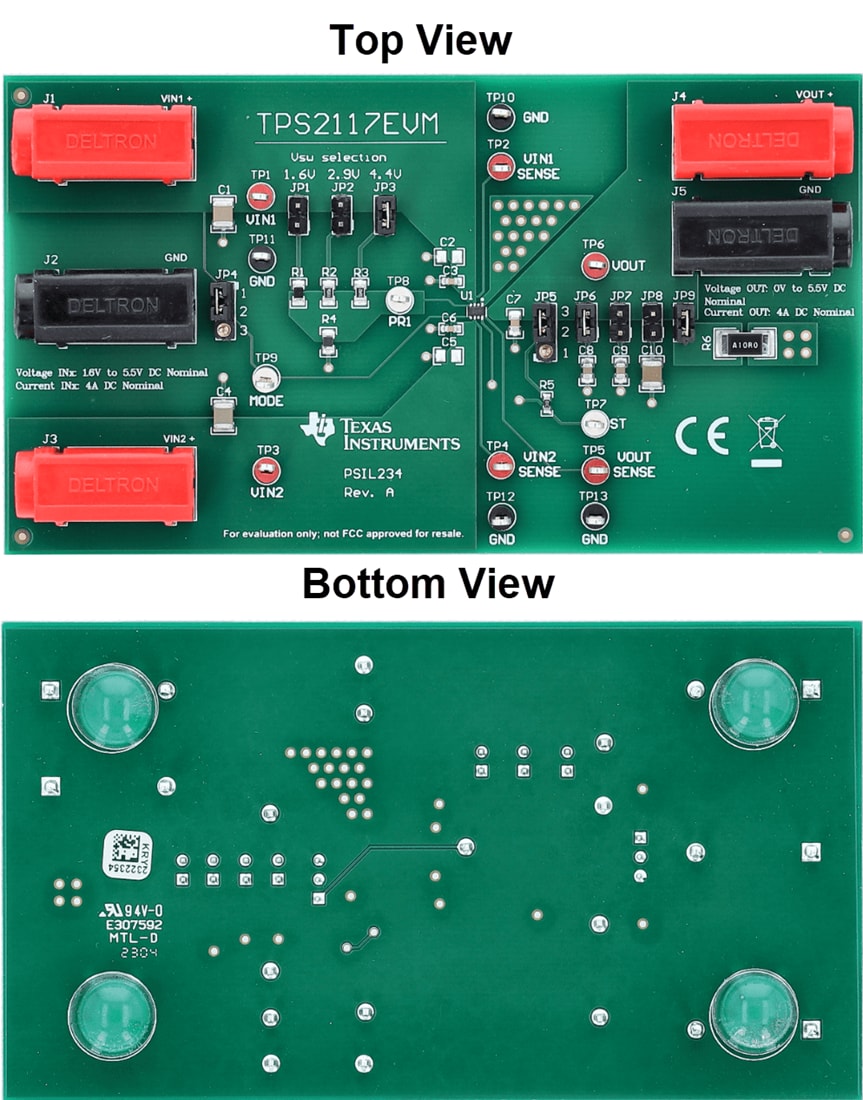

Board-Layout
Veröffentlichungsdatum: 2023-09-01
| Aktualisiert: 2025-03-11
